EX-S High Bay

Classe II, Division 1 High Bay Low Bay

Classe I, Div 1 · B C DClasse I, Div 2 · A B C DClasse II, Div 1 · E F GClasse II, Div 2 · F GClasse IIIZones 1, 2, 21, 22

Puissance nominaleJusqu'à 100 ou 200 W

Flux lumineuxJusqu'à 26 000 lm

ProtectionIP66 / IK08

130 lm/W · −40 à +65 °C · vibration 3G · poteau 25° / 90°, potence, étrier, suspendu

Choisir une variante

Demander une soumission Fiche technique

Parler à un spécialiste → Fichiers photométriques IES (46)

Un spécialiste répond en un jour ouvrable avec un prix budgétaire, le délai et le luminaire conforme à votre zone.

Caractéristiques principales

●Great impact resistance with IK08/IK10 certified
●Copper-free aluminum housing, great corrosion resistance and cooling performance
●Tempered glass for high heat resistance
Flame-proof and Increased Safe Type

Demander une soumission

Homologations sur la fiche techniqueIP66IK08 · IK10 avec grille−40 à +65 °CUL 844UL 1598 / 1598AABS

Description du produit

The S Series LED luminaire is designed for installations in hazardous area where moisture, dirt, dust, corrosion and vibration may be present, or areas where wind, water, snow or high ambient can be expected. Flame-proof and increased safe functions enhance safety and reliability, which makes this dust-ignition-proof fixture an ideal lighting solution for hazardous locations.

Class II, Division 1 covers areas where combustible dust is present continuously or intermittently during normal operation — typical applications include grain elevators, flour and feed mills, coal handling, and metal-powder plants.

For full electrical, photometric, and mechanical specifications — including IP rating, mounting options, ambient-temperature range, certifications, and ordering codes — download the spec sheet linked above.

Spécifications techniques

Tirées de la fiche technique publiée. Guide de commande, dimensions et données d'emballage dans le PDF.

Général
Série	EX-S, deux formats : max. 100 W et max. 200 W
Classification d'emplacement dangereux	Classe I, Division 1, groupes B, C, D · Classe I, Division 2, groupes A, B, C, D · Classe II, Division 1, groupes E, F, G · Classe II, Division 2, groupes F, G · Classe III · Zones 1, 2, 21, 22
Homologations et normes	UL 844 · UL 1598 emplacements mouillés · UL 1598A type marin extérieur · ABS · vibration 3G

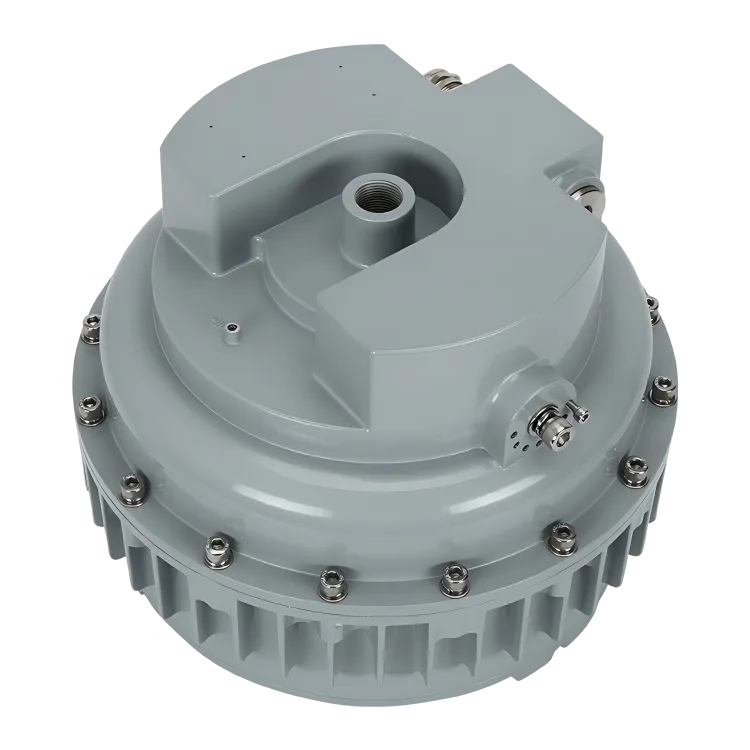

Boîtier	Alliage d'aluminium ADC12
Garantie	5 ans de série · L70 > 150 000 heures à 55 °C

Électrique
Puissance nominale	Max. 100 W · Max. 200 W
Tension d'entrée	120-277 V / 200-480 V CA
Flux lumineux	Max. 13 000 lm · Max. 26 000 lm
Efficacité lumineuse	130 lm/W
Température de couleur	3000 K, 4000 K, 5000 K, 6500 K
IRC	> 70

Mécanique

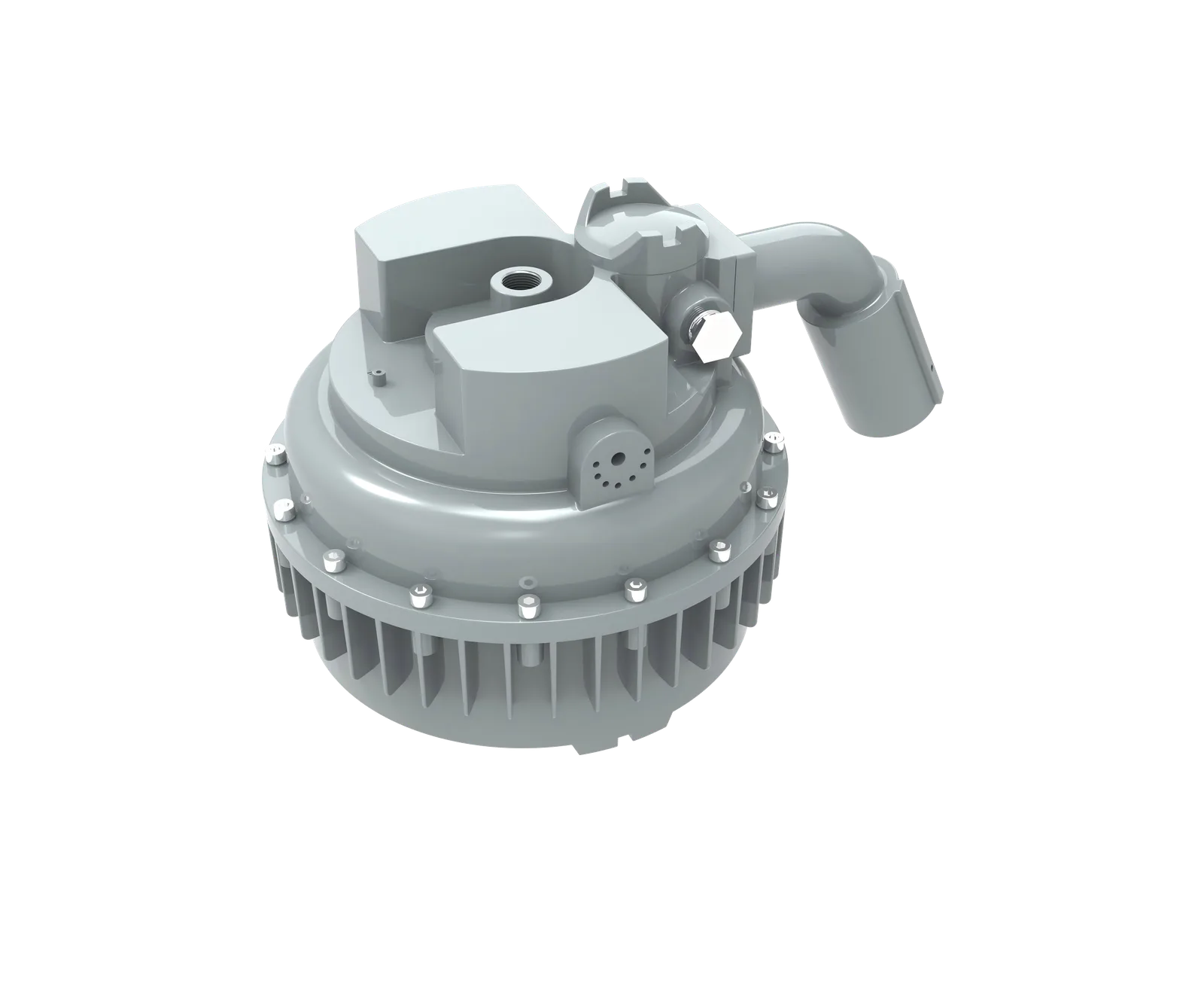

Montage	Poteau (25° ou 90°), potence, étrier, suspendu

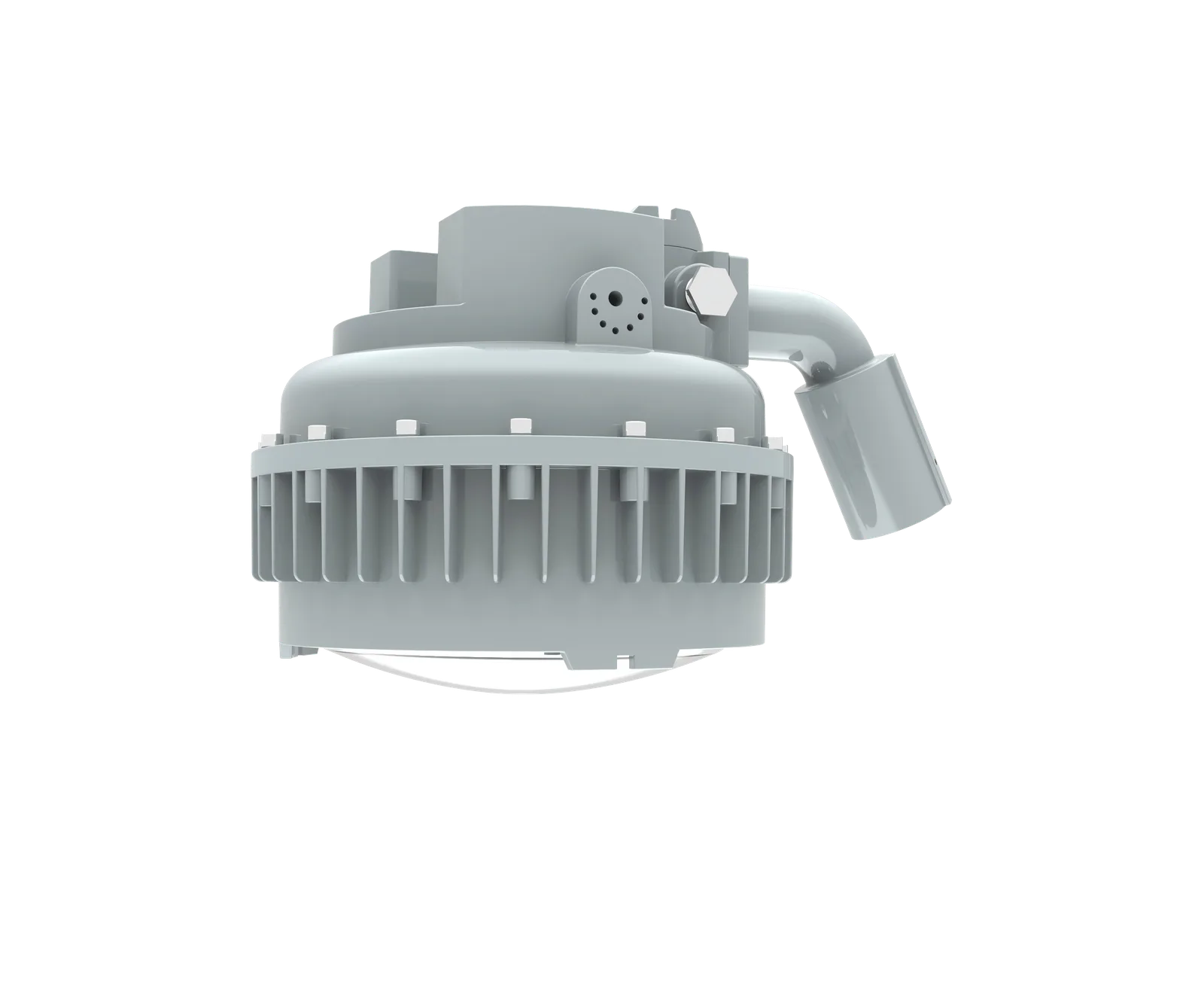

Diffuseur / lentille	Verre trempé, plat de série ou convexe en option
Angle de faisceau	40°, 60°, 90°, 120°

Homologations et environnement
Indice de protection	IP66
Résistance aux chocs	IK08 avec verre · IK10 avec grille
Température ambiante	−40 °C à +65 °C

Voir la fiche technique

Zone Classe II, Division 1, photographie de site

Téléchargements

NemaLED EX-S High Bay Spec Sheet.pdfDonnées techniques complètes, s’ouvre dans un nouvel onglet

Fichiers photométriques (IES)

Fichiers photométriques IES pour la conception et l'implantation d'éclairage dans DIALux, AGi32, Visual et autres logiciels. Téléchargez le modèle correspondant à votre puissance, optique et tension. 46 fichiers IES
