Q1A1 / 19EX-Q1A Low Bay
Classe I, Division 2 Haute baie / Basse baie
150 lm/W · puissance et CCT réglables · plafond, saillie, suspendu, mur, potence 25°
Un spécialiste répond en un jour ouvrable avec un prix budgétaire, le délai et le luminaire conforme à votre zone.
Description du produit

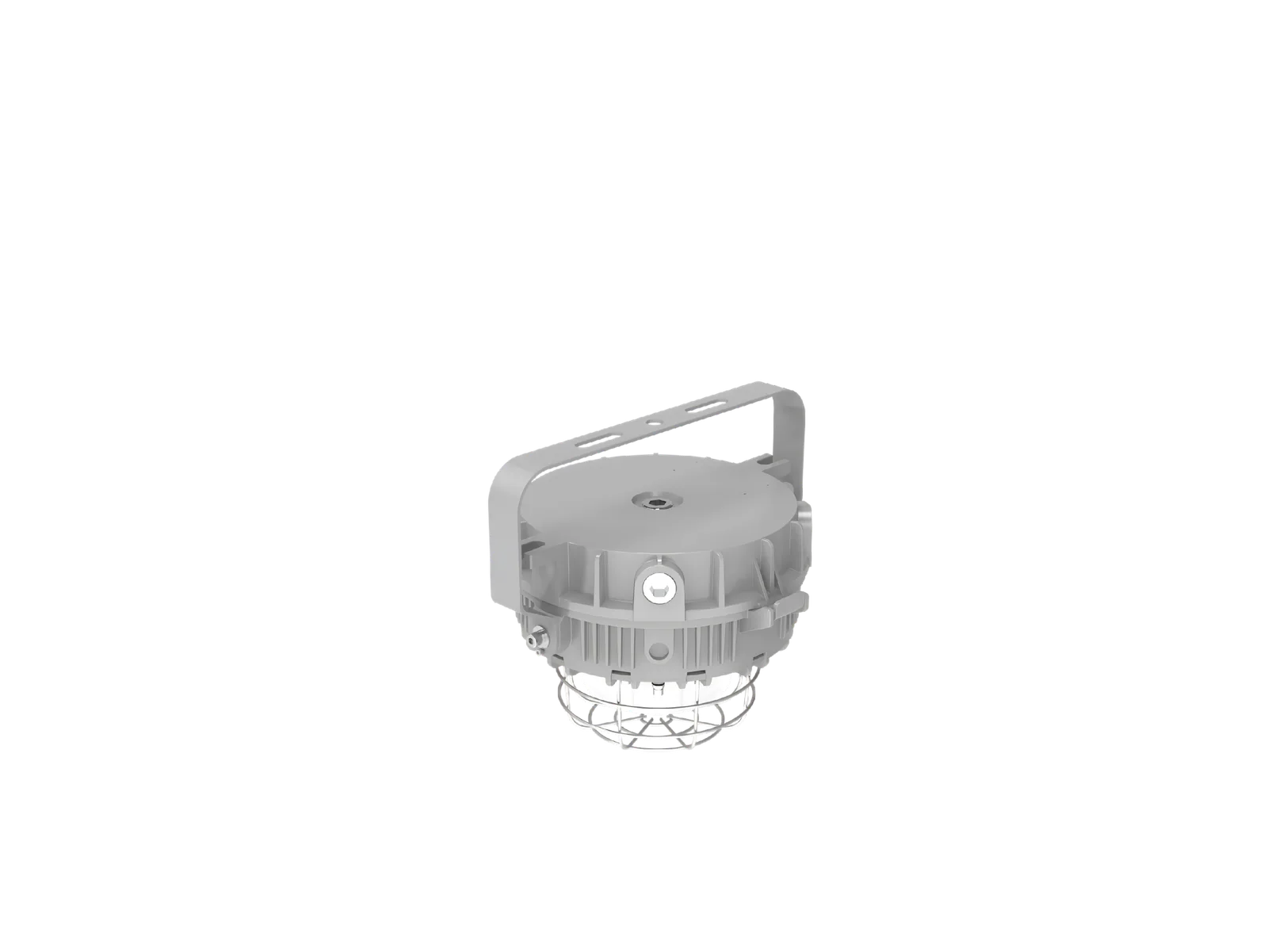

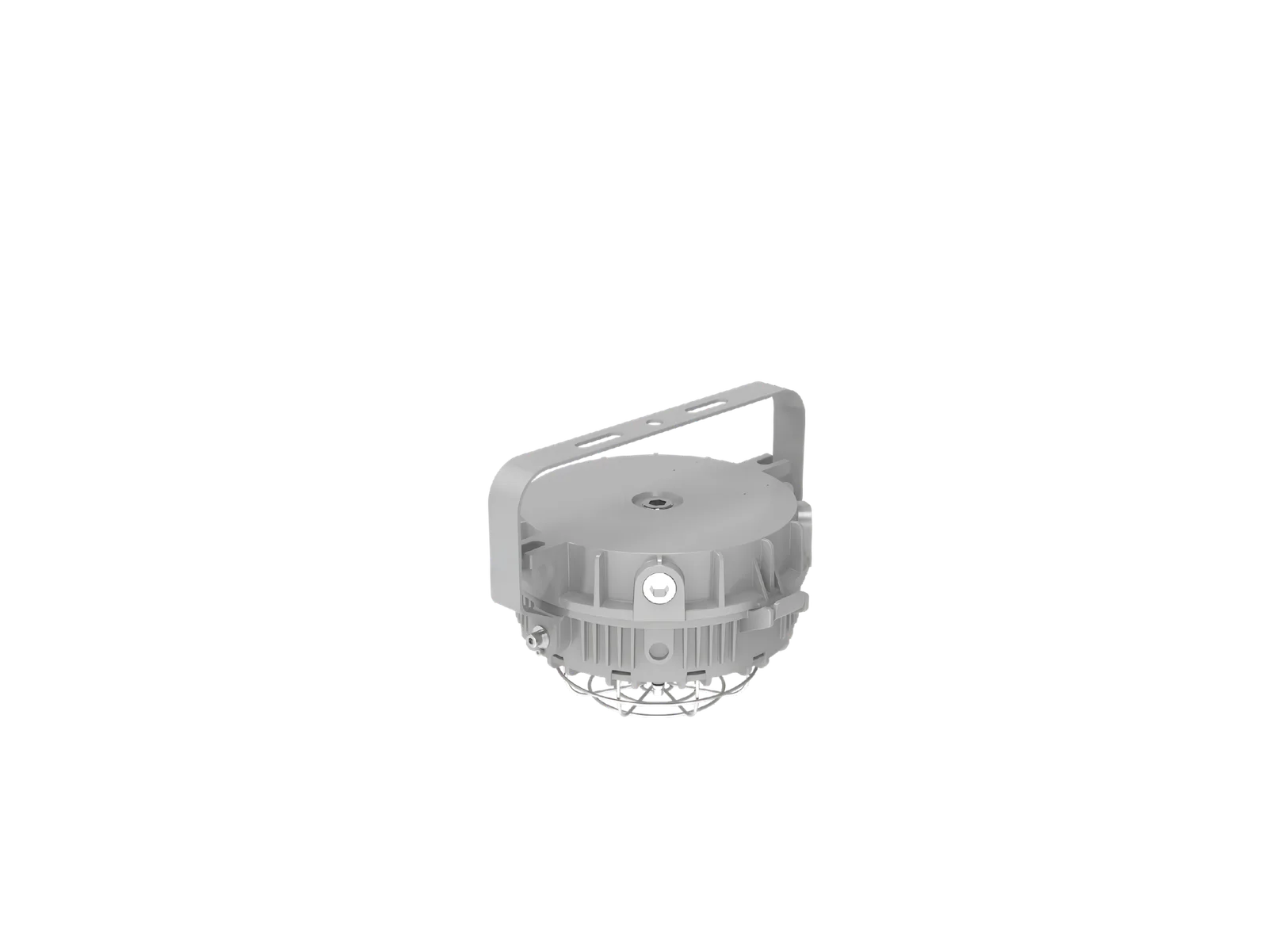

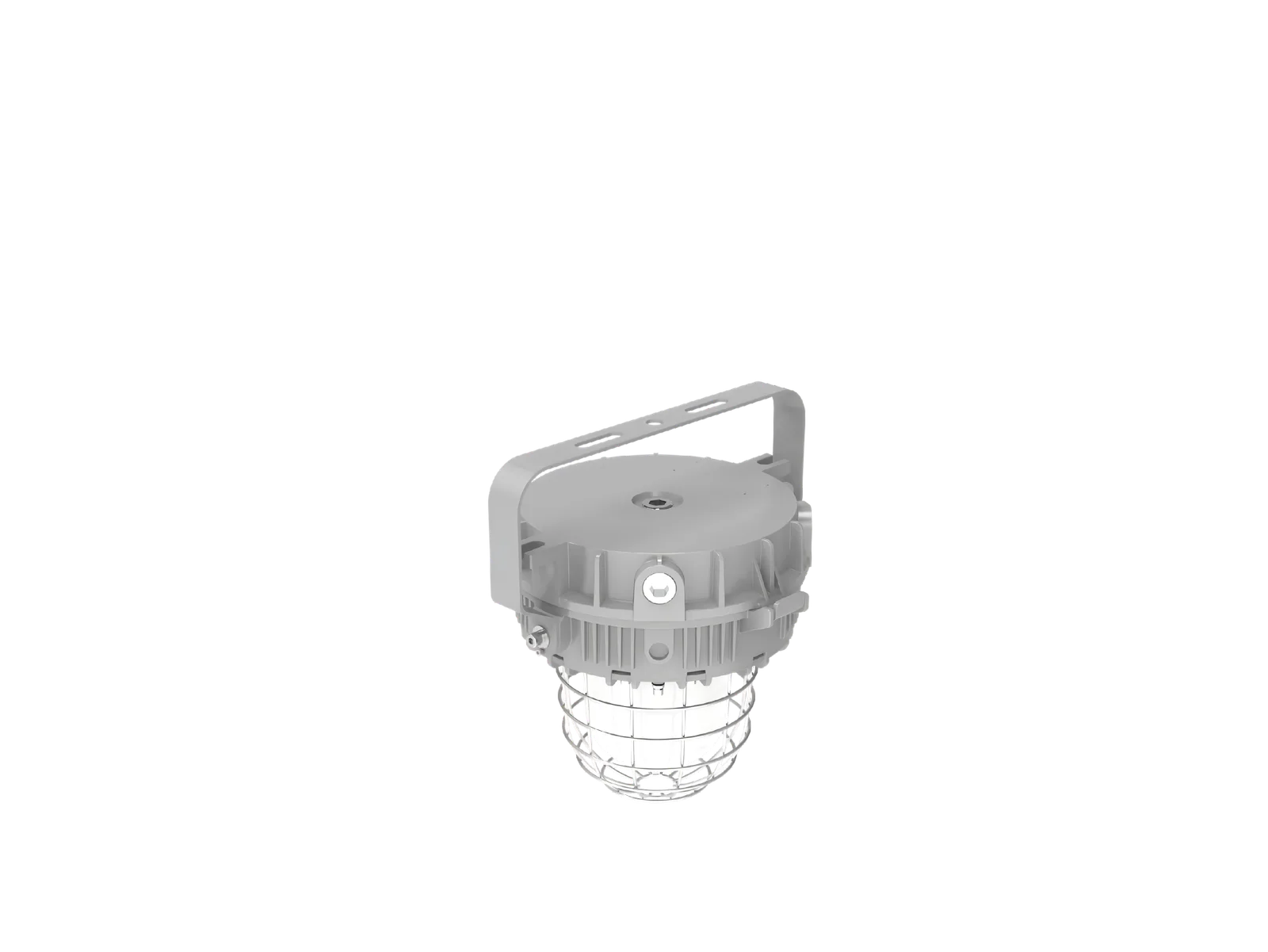

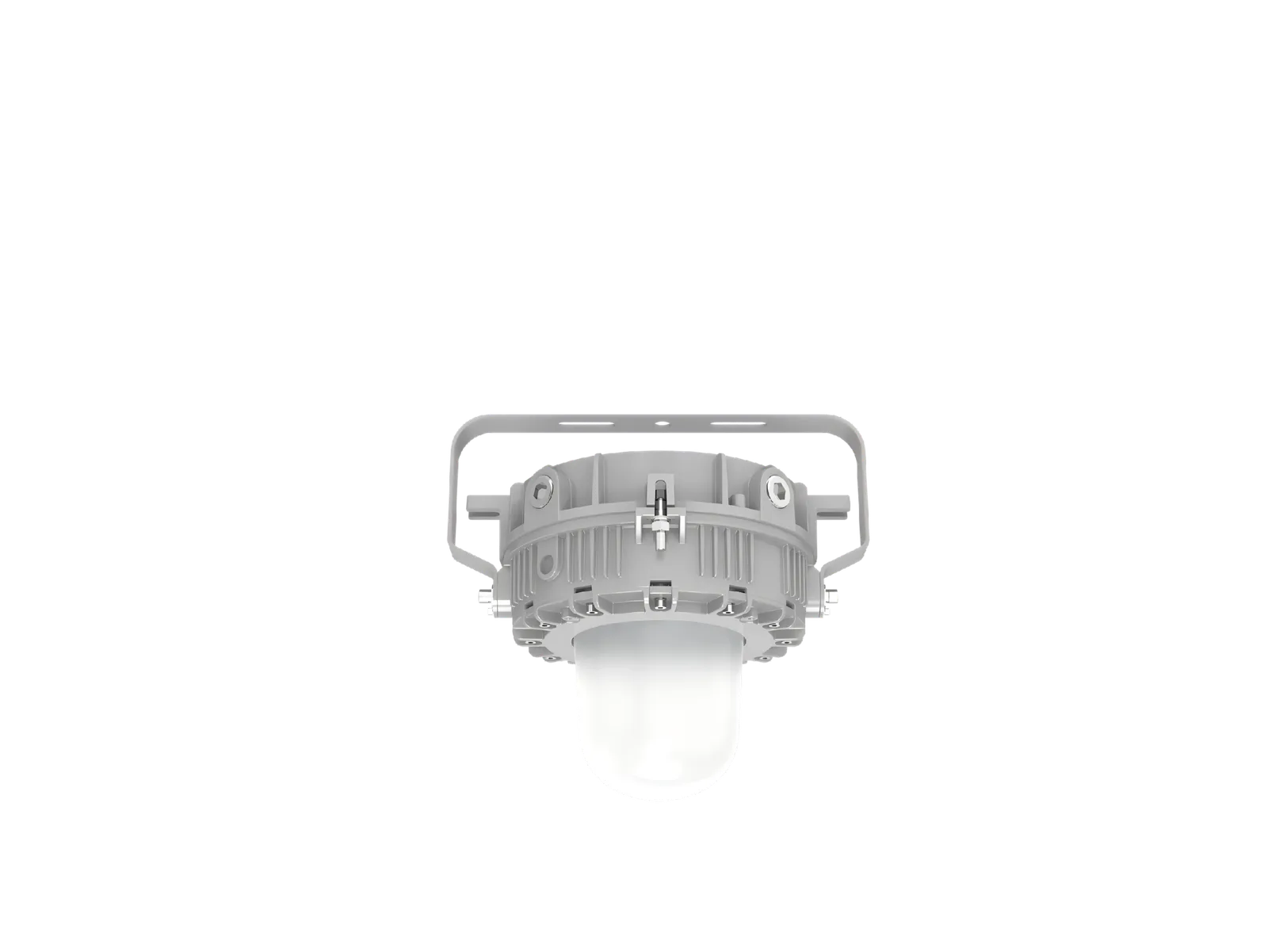

The Q1A Series LED luminaire is an explosion-proof choice for hazardous applications. They can be used in locations where moisture, dirt, dust, corrosion and vibration may be present, or areas where wind, water, snow or high ambient can be expected. Featuring various shapes of driver box cover, this series is designed to meet different requirements of installations.
Class I, Division 2 covers hazardous gas and vapor environments where ignitable concentrations are present only under abnormal conditions — typical applications include oil & gas processing, paint booths, chemical handling, cannabis extraction, and pharmaceutical manufacturing.
For full electrical, photometric, and mechanical specifications — including IP rating, mounting options, ambient-temperature range, certifications, and ordering codes — download the spec sheet linked above.
Spécifications techniques
Tirées de la fiche technique publiée. Guide de commande, dimensions et données d'emballage dans le PDF.
| Série | EX-Q1A basse baie |
|---|---|
| Classification d'emplacement dangereux | Classe I, Division 2, groupes A, B, C, D · Classe II, Division 1, groupes E, F, G · Classe II, Division 2, groupes F, G · Classe III · Classe I, Zone 2, groupes IIA, IIB, IIC · Zones 21, 22 |
| Homologations et normes | UL 844 |
| Boîtier | Aluminium sans cuivre |
| Garantie | 5 ans |
| Puissance nominale | 20 (30) W, 40 (50) W, 60 W, réglable sur trois niveaux |
|---|---|
| Tension d'entrée | 100-277 V CA / 277-480 V CA |
| Flux lumineux | 3 000 à 9 000 lm |
| Efficacité lumineuse | 150 lm/W |
| Température de couleur | 4000 K, 5000 K, 6000 K, réglable |
| IRC | > 70 |
| Gradation | 0-10 V, en option |
| Éclairage de secours | En option |

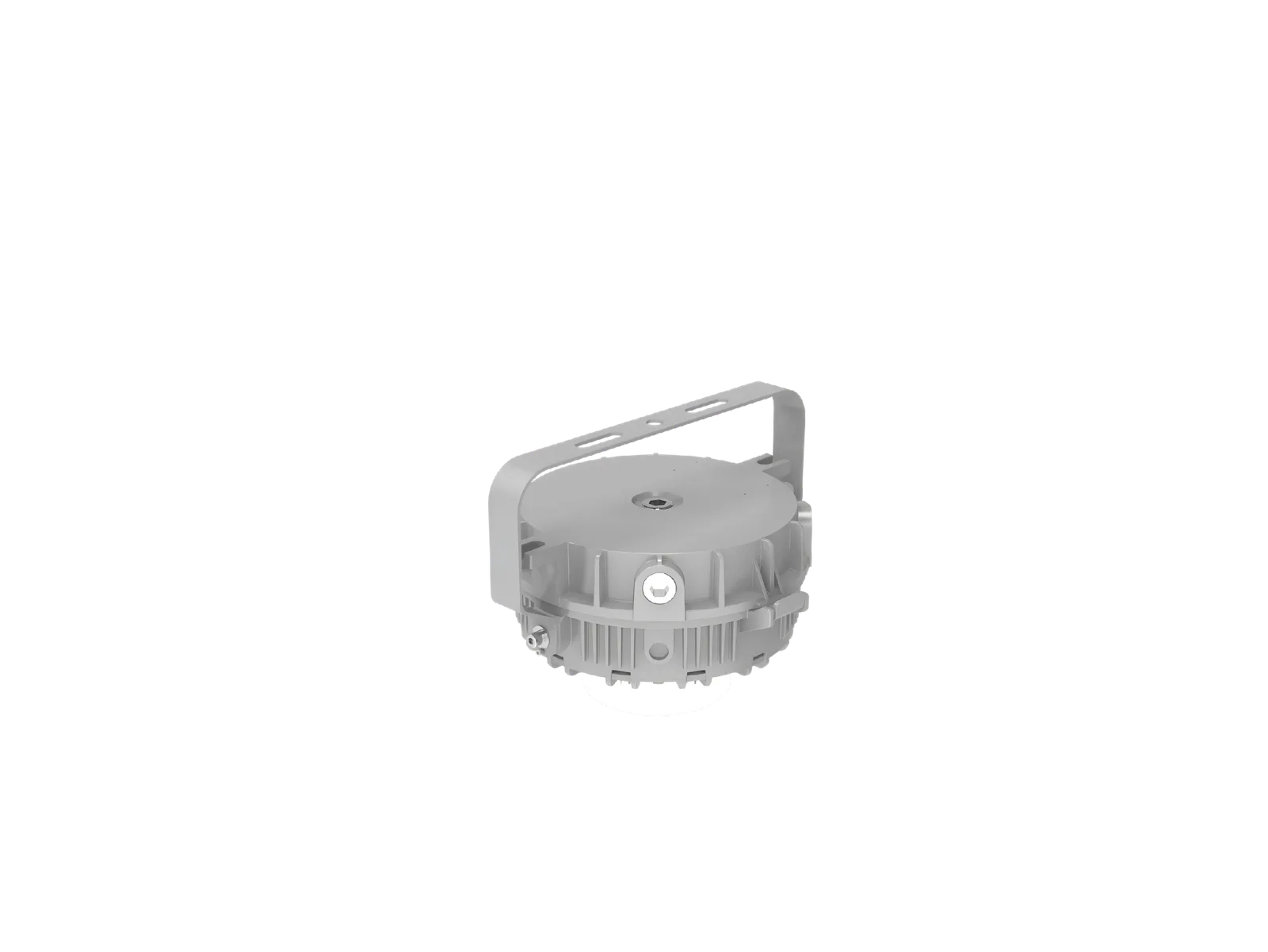

| Montage | Plafond, saillie, suspendu, mur, potence 25° (selon le couvercle de pilote choisi) |
|---|---|

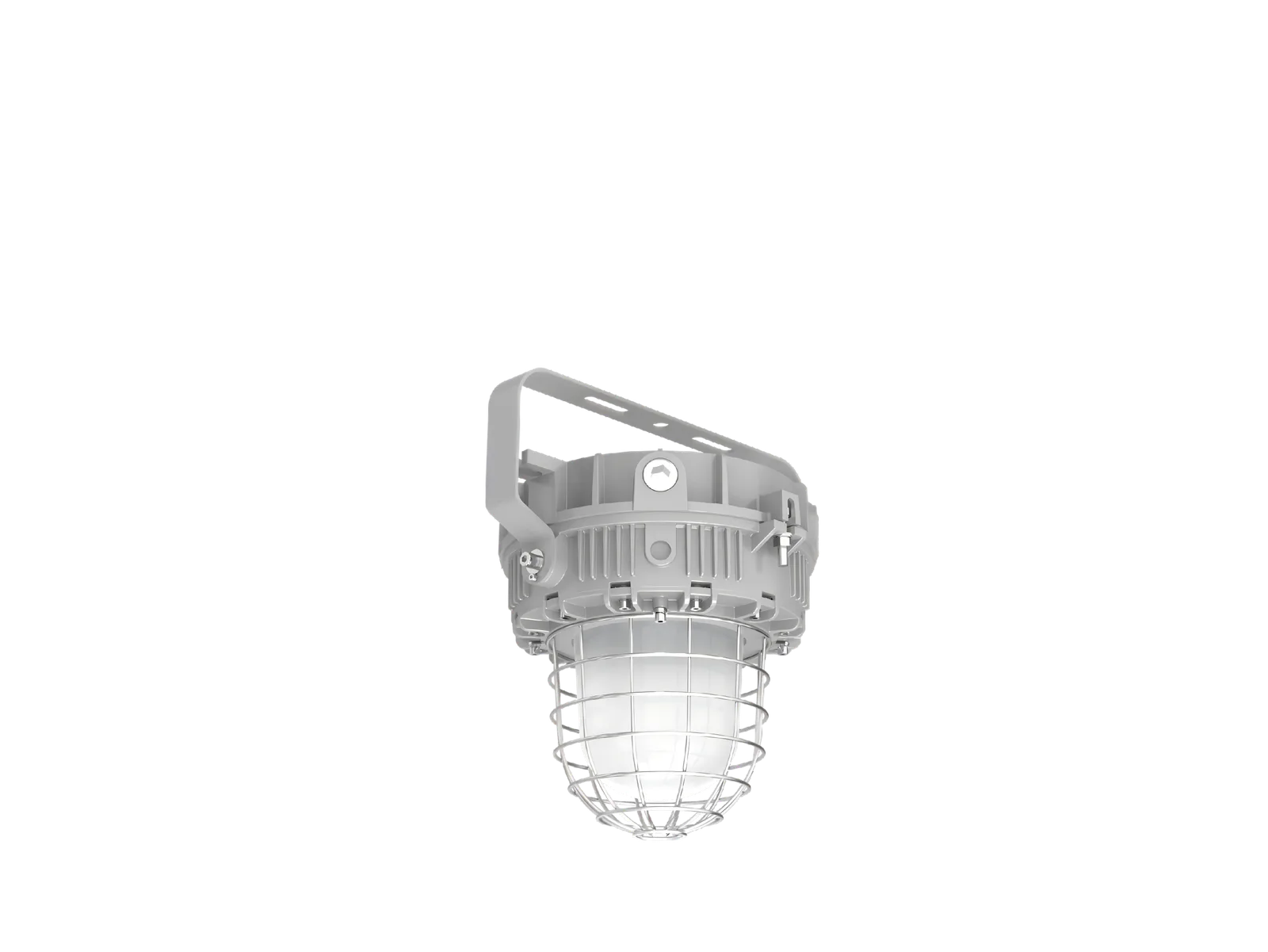

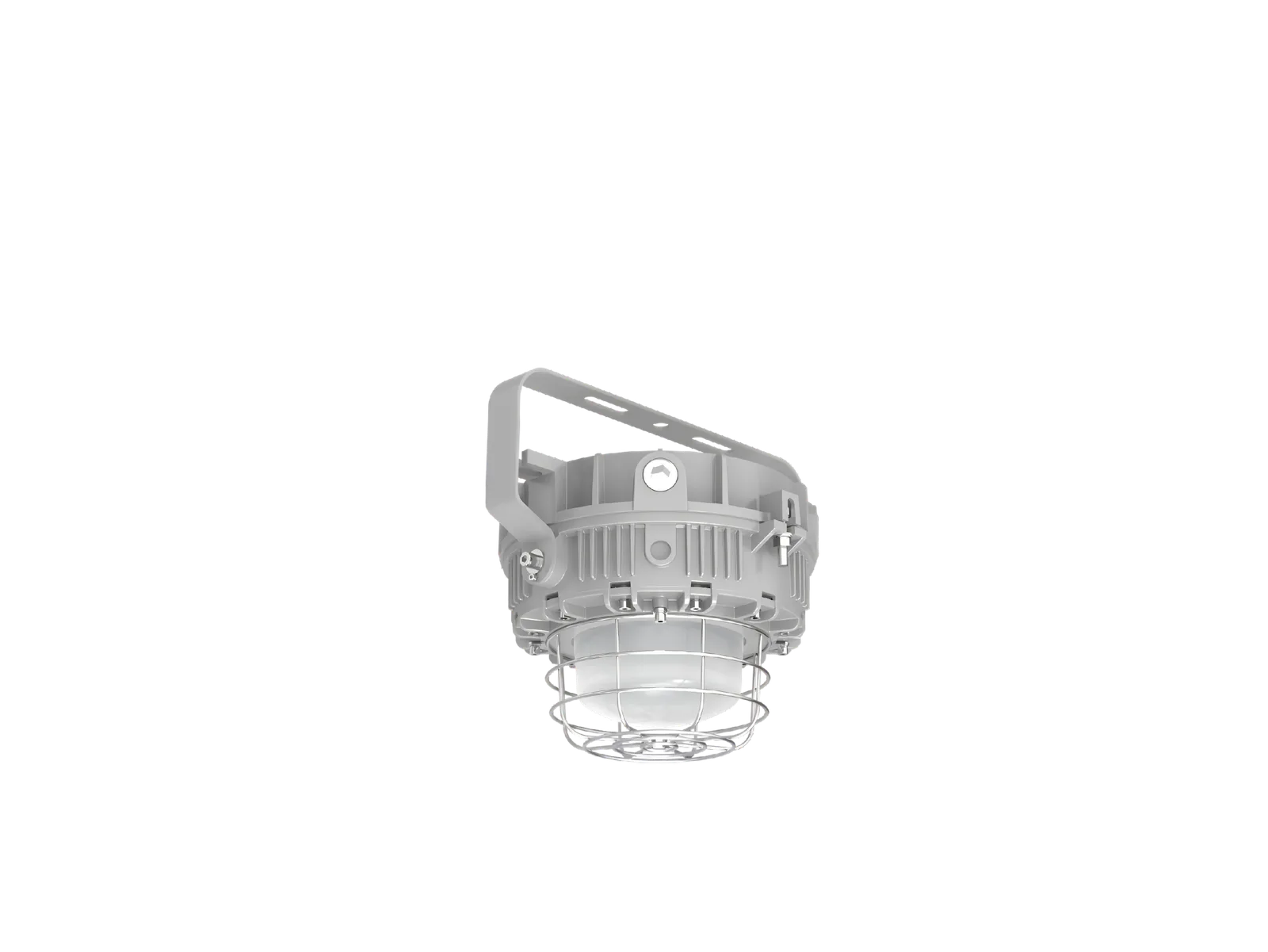

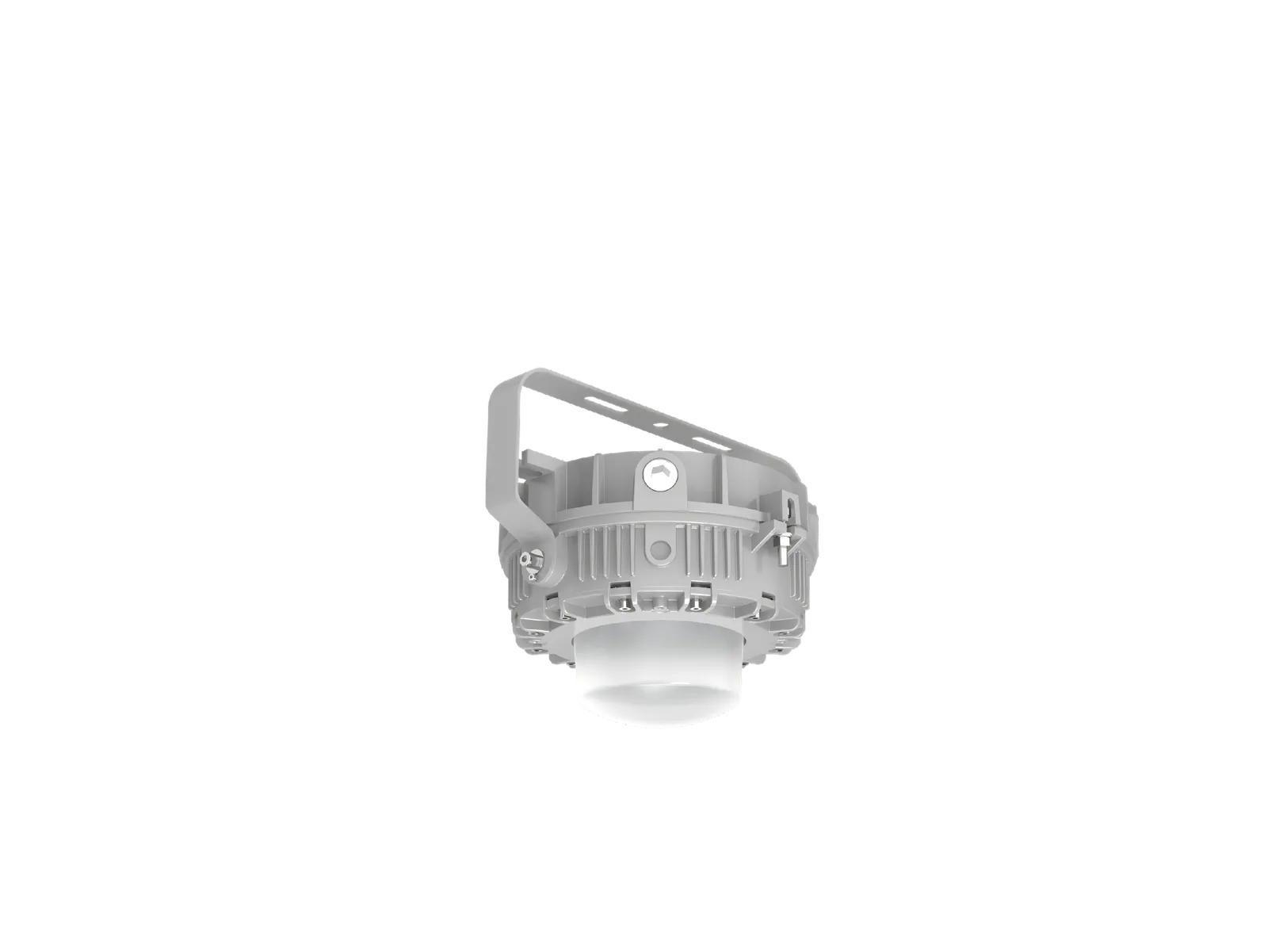

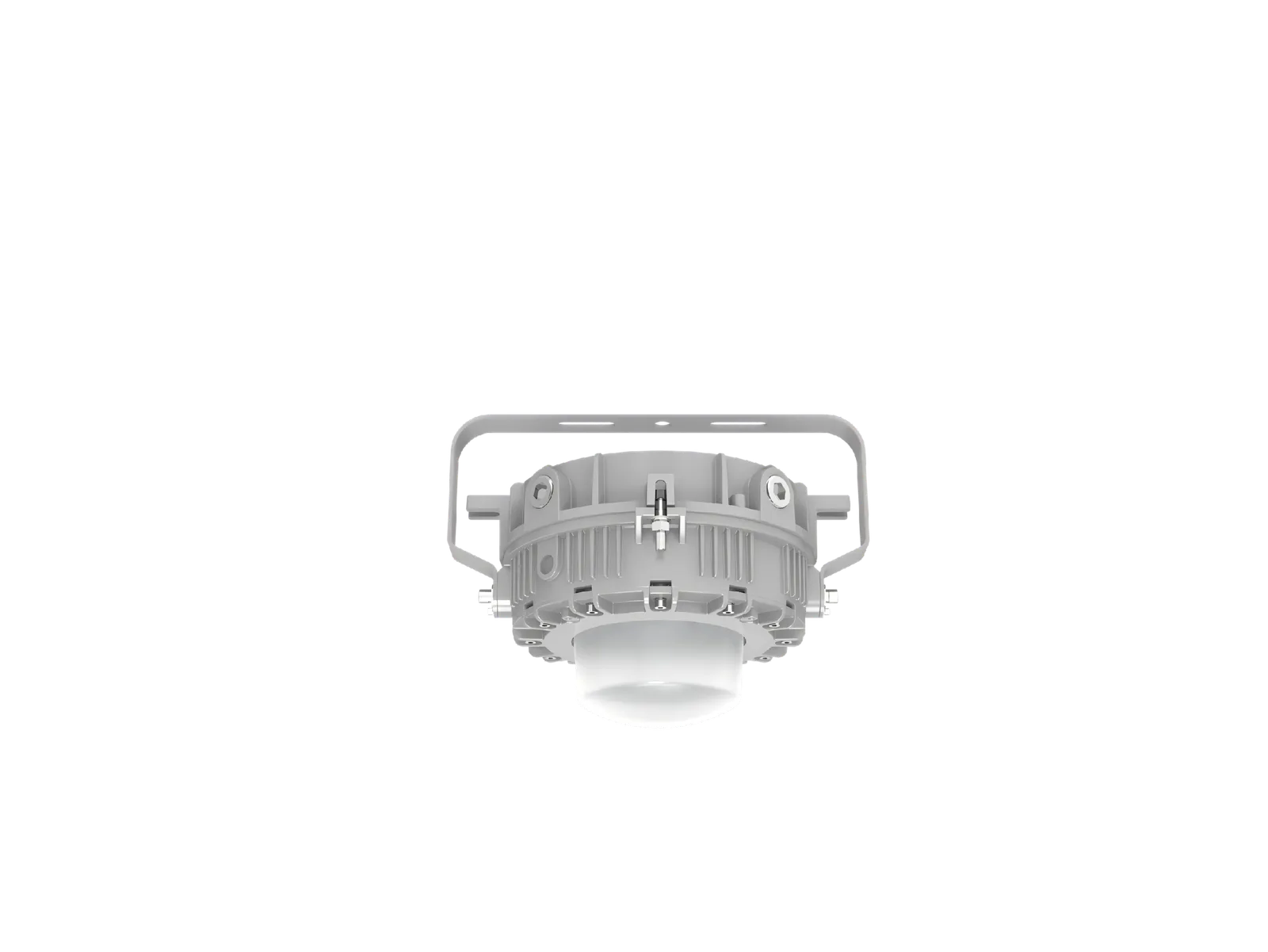

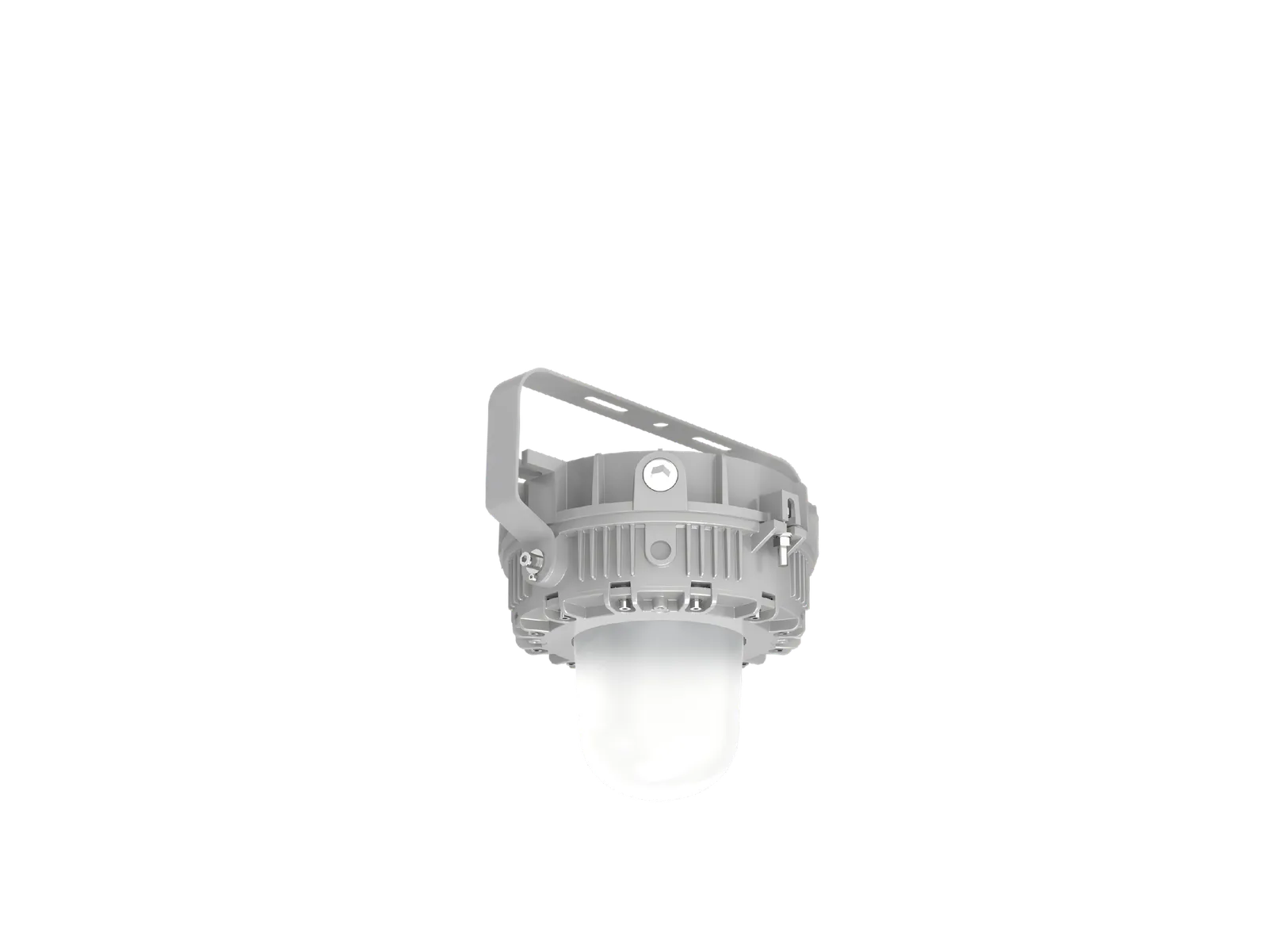

| Diffuseur / lentille | Verre plat ou polycarbonate plat · options verre convexe et sphérique |
| Angle de faisceau | 120° |
| Notes | Entrées de câble 3/4 po NPT de série · 1/2 po NPT, M20 ou M25 en option |
| Indice de protection | IP66 |
|---|---|

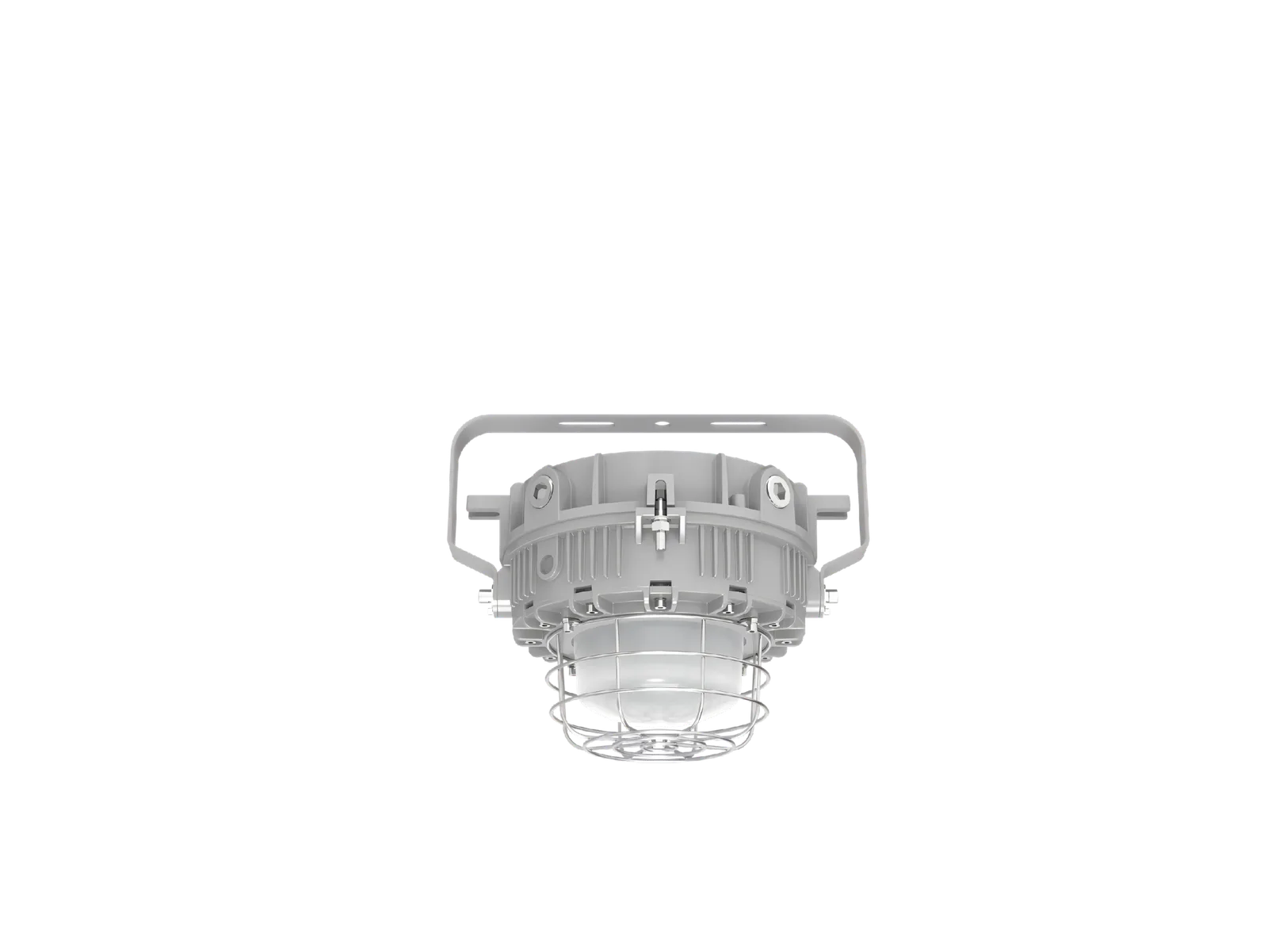

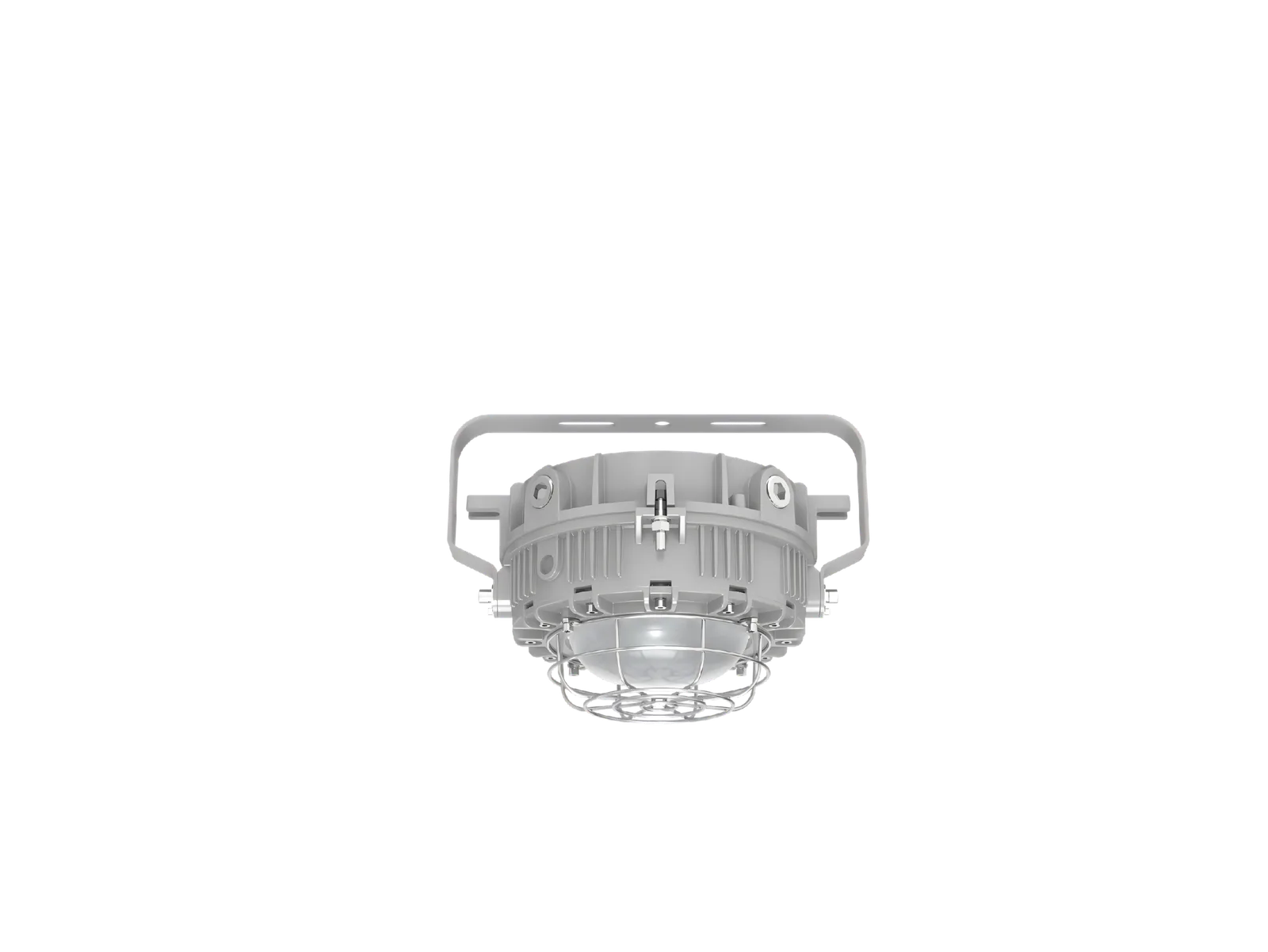

| Résistance aux chocs | IK08 · IK10 avec grille |
| Température ambiante | −40 °C à +40 / +50 / +65 °C selon le modèle |
Zone Classe I, Division 2, photographie de siteTéléchargements
Fichiers photométriques (IES)
Fichiers photométriques IES pour la conception et l'implantation d'éclairage dans DIALux, AGi32, Visual et autres logiciels. Téléchargez le modèle correspondant à votre puissance, optique et tension. 5 fichiers IES
