EX-HL Linear

Classe I, Division 2 Linéaire

Classe I, Div 2 · A B C D

Puissance nominale20 à 200 W

Flux lumineuxJusqu'à 30 000 lm

Efficacité lumineuseJusqu'à 150 lm/W

−40 à +65 °C · IK07 / IK10 · groupes A, B, C, D · UL 1598, UL 1598A · plafond, mur, poteau, crochet, suspendu, potence, tourillon

Choisir une variante

Demander une soumission Fiche technique

Parler à un spécialiste → Fichiers photométriques IES (6)

Un spécialiste répond en un jour ouvrable avec un prix budgétaire, le délai et le luminaire conforme à votre zone.

Caractéristiques principales

High-quality SMT LED and Meanwell driver.
Heavy-duty and high impact resistance.
Replaceable LED board and drivers.
Integrated junction box for driver.

Demander une soumission

Homologations sur la fiche techniqueIK07 / IK10−40 à +65 °CUL 1598 / 1598AEmplacement mouillé

Description du produit

The HL Series LED luminaire is an explosion-proof choice for marine and hazardous applications. They can be used in locations where moisture, dirt, dust, corrosion and vibration may be present, or areas where wind, water, snow or high ambient can be expected.

Class I, Division 2 covers hazardous gas and vapor environments where ignitable concentrations are present only under abnormal conditions — typical applications include oil & gas processing, paint booths, chemical handling, cannabis extraction, and pharmaceutical manufacturing.

For full electrical, photometric, and mechanical specifications — including IP rating, mounting options, ambient-temperature range, certifications, and ordering codes — download the spec sheet linked above.

Spécifications techniques

Tirées de la fiche technique publiée. Guide de commande, dimensions et données d'emballage dans le PDF.

Général
Série	EX-HL2 (20 à 100 W), EX-HL4 (40 à 200 W)
Classification d'emplacement dangereux	Classe I, Division 2, groupes A, B, C, D
Homologations et normes	UL 1598 · UL 1598A emplacement mouillé
Boîtier	Aluminium sans cuivre, gris RAL 7040
Garantie	5 ans de série · L70 > 150 000 heures à 55 °C

Électrique
Puissance nominale	HL2 : 20 à 100 W · HL4 : 40 à 200 W
Tension d'entrée	120-277 V / 200-480 V CA
Flux lumineux	HL2 : max. 15 000 lm · HL4 : max. 30 000 lm
Efficacité lumineuse	Jusqu'à 150 lm/W
IRC	> 70 de série · > 80 en option
Gradation	0-10 V
Éclairage de secours	Batterie de secours offerte, 1,5 heure

Mécanique

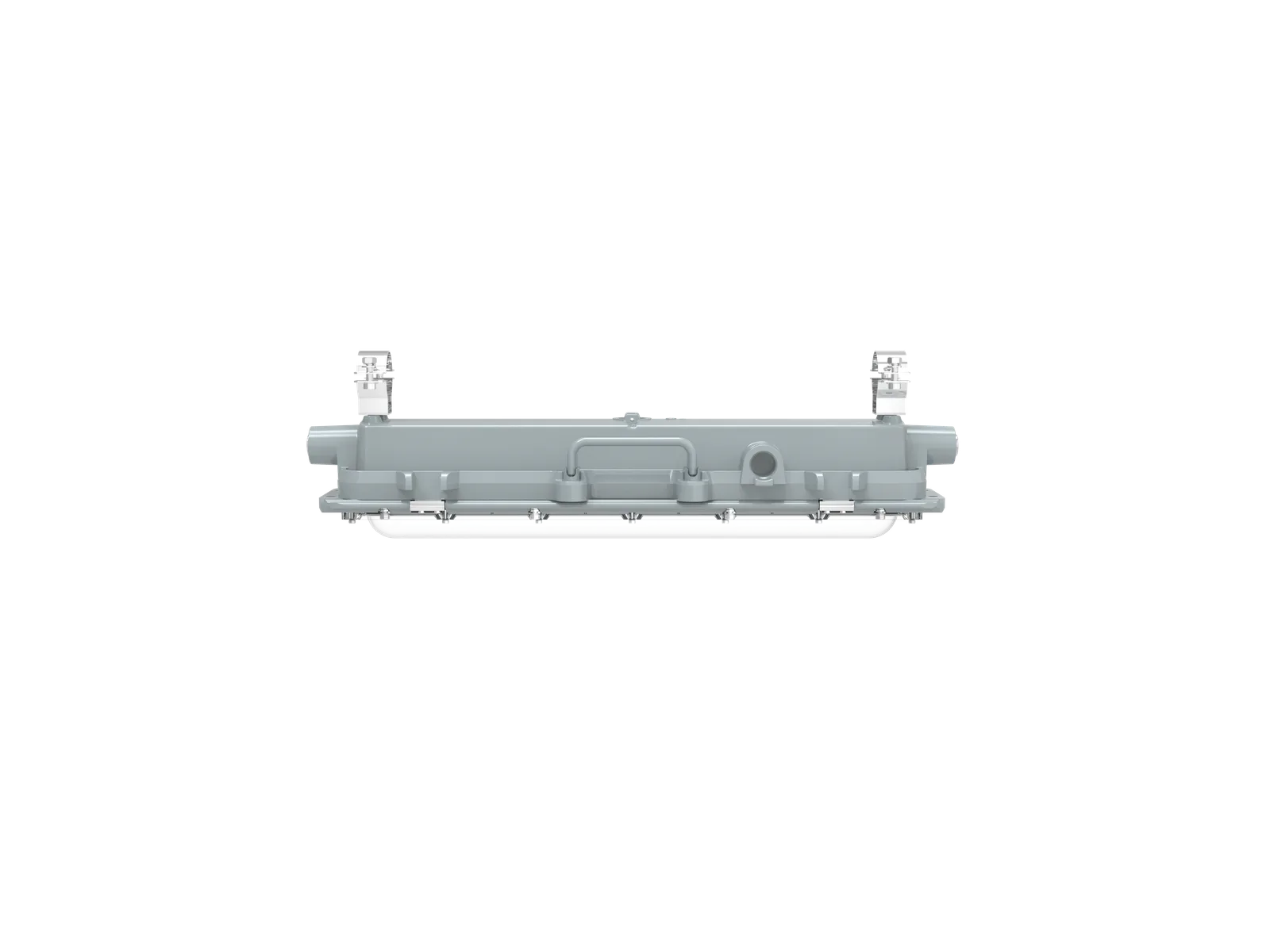

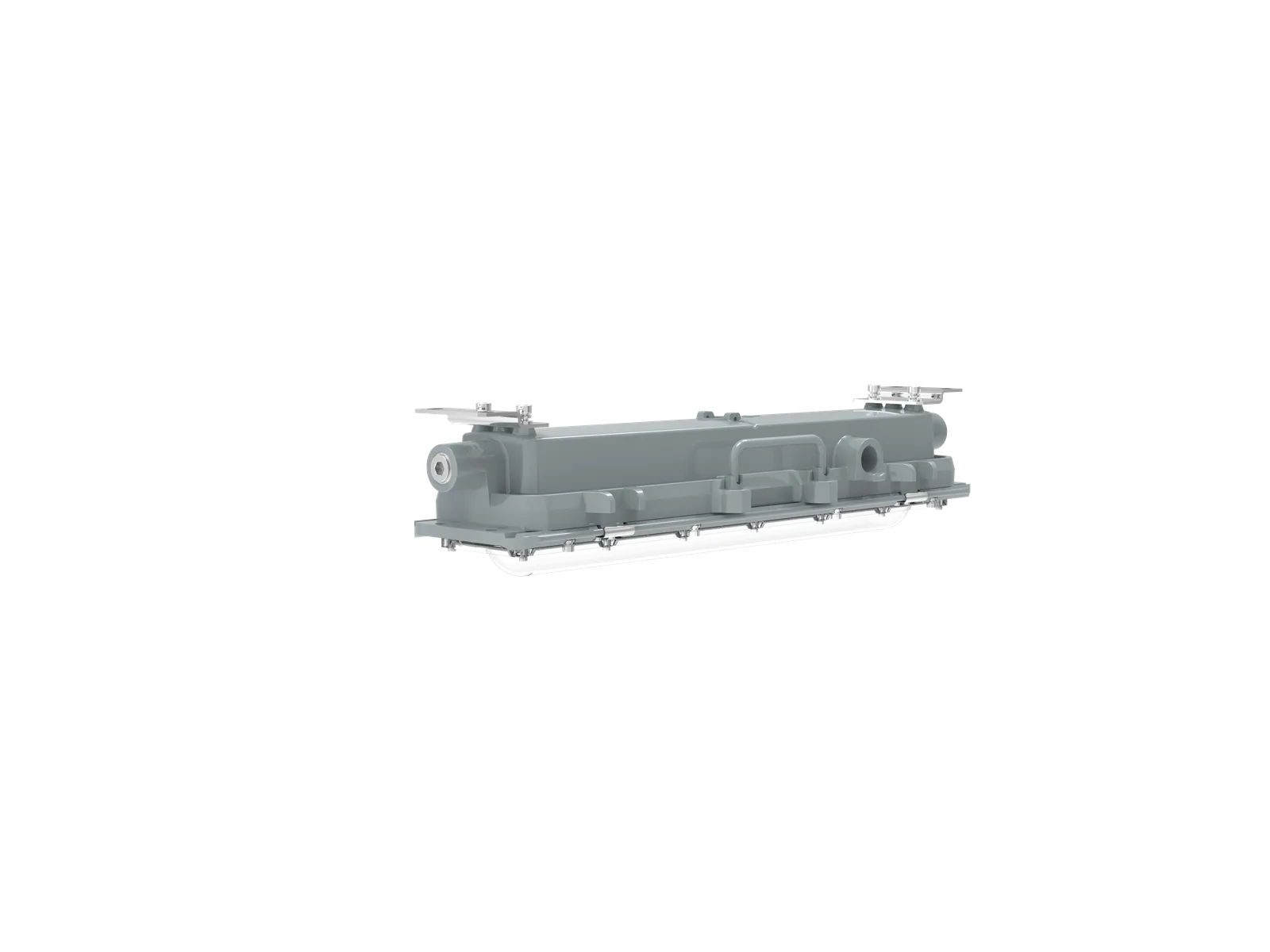

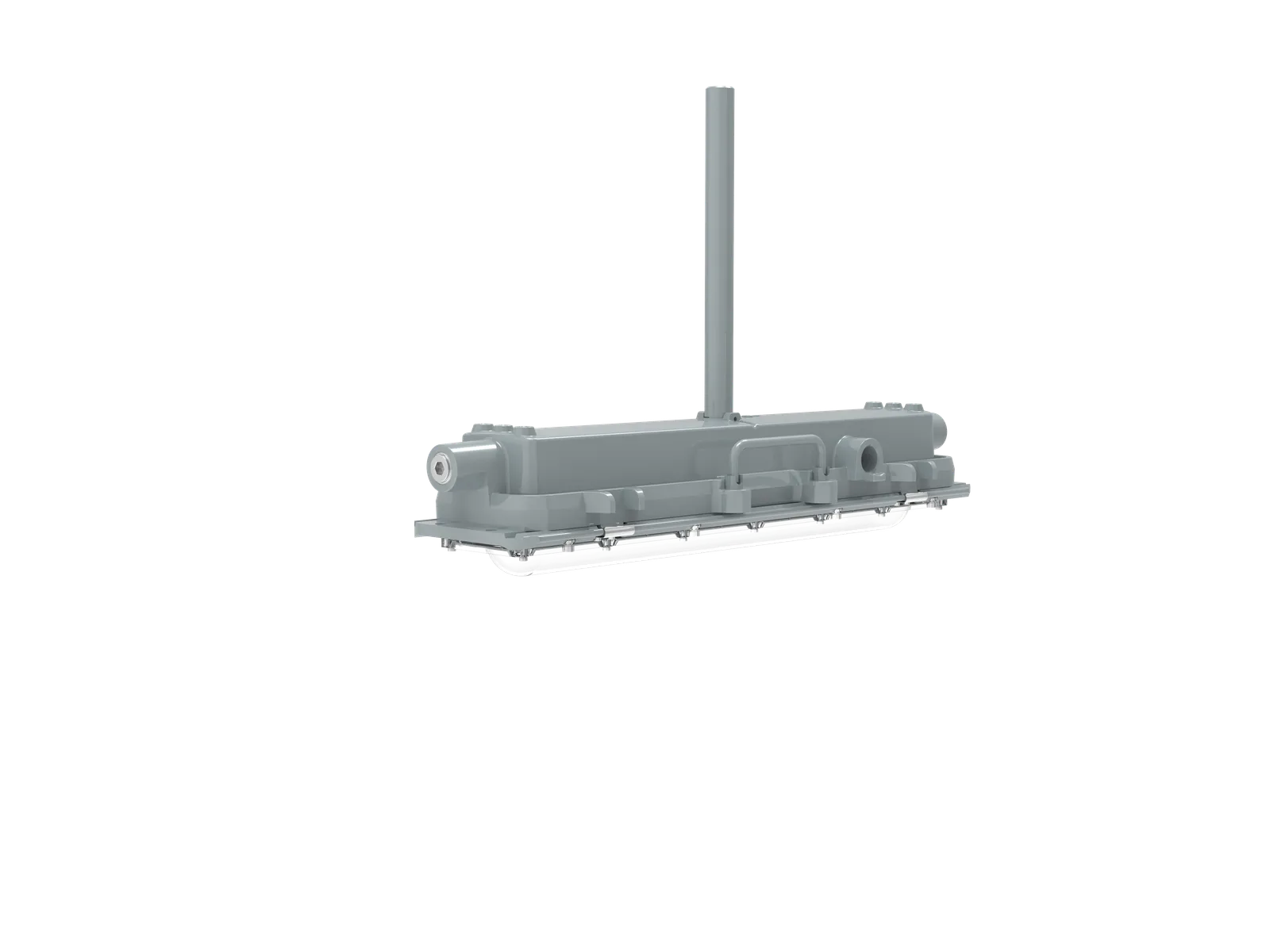

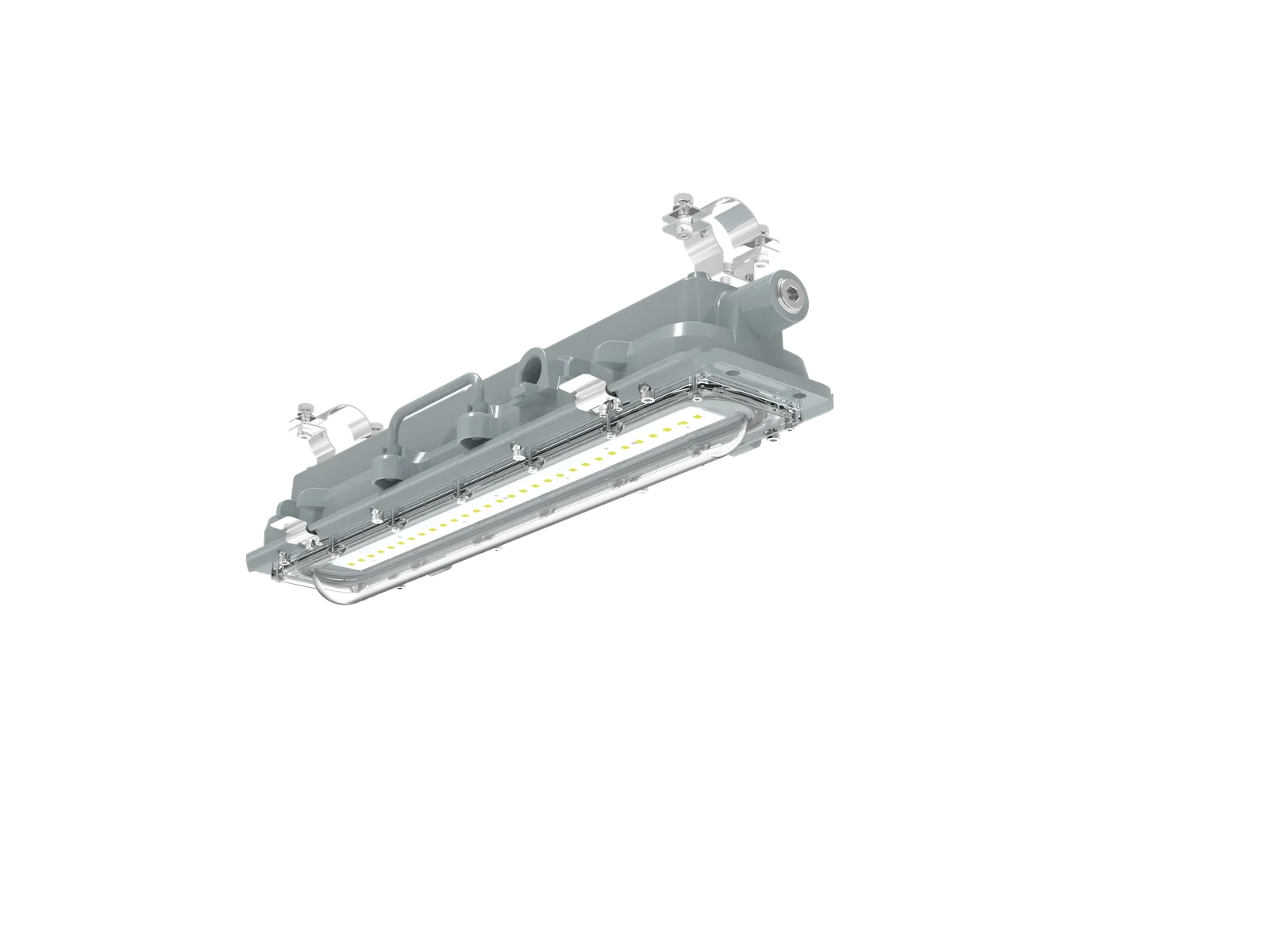

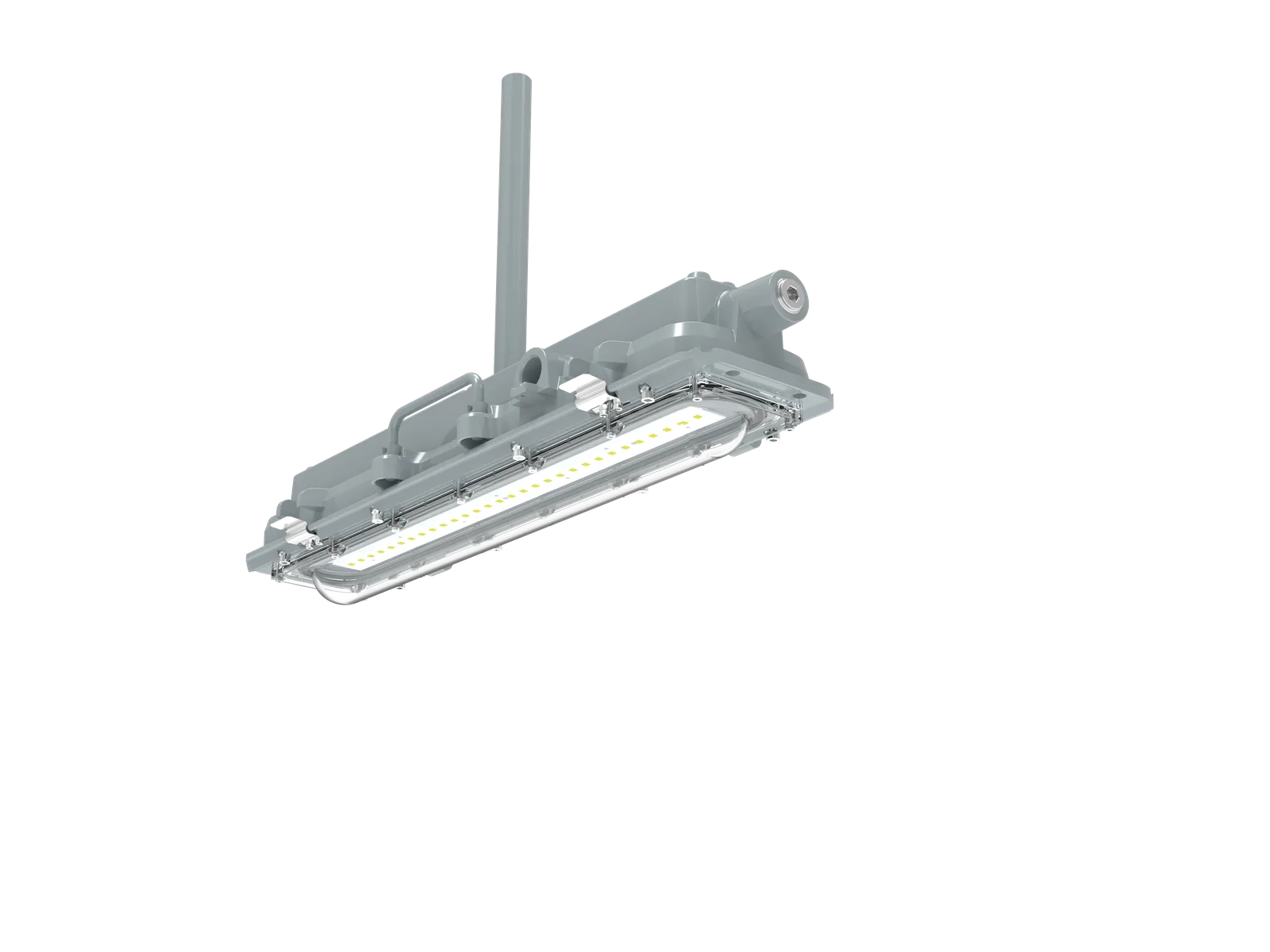

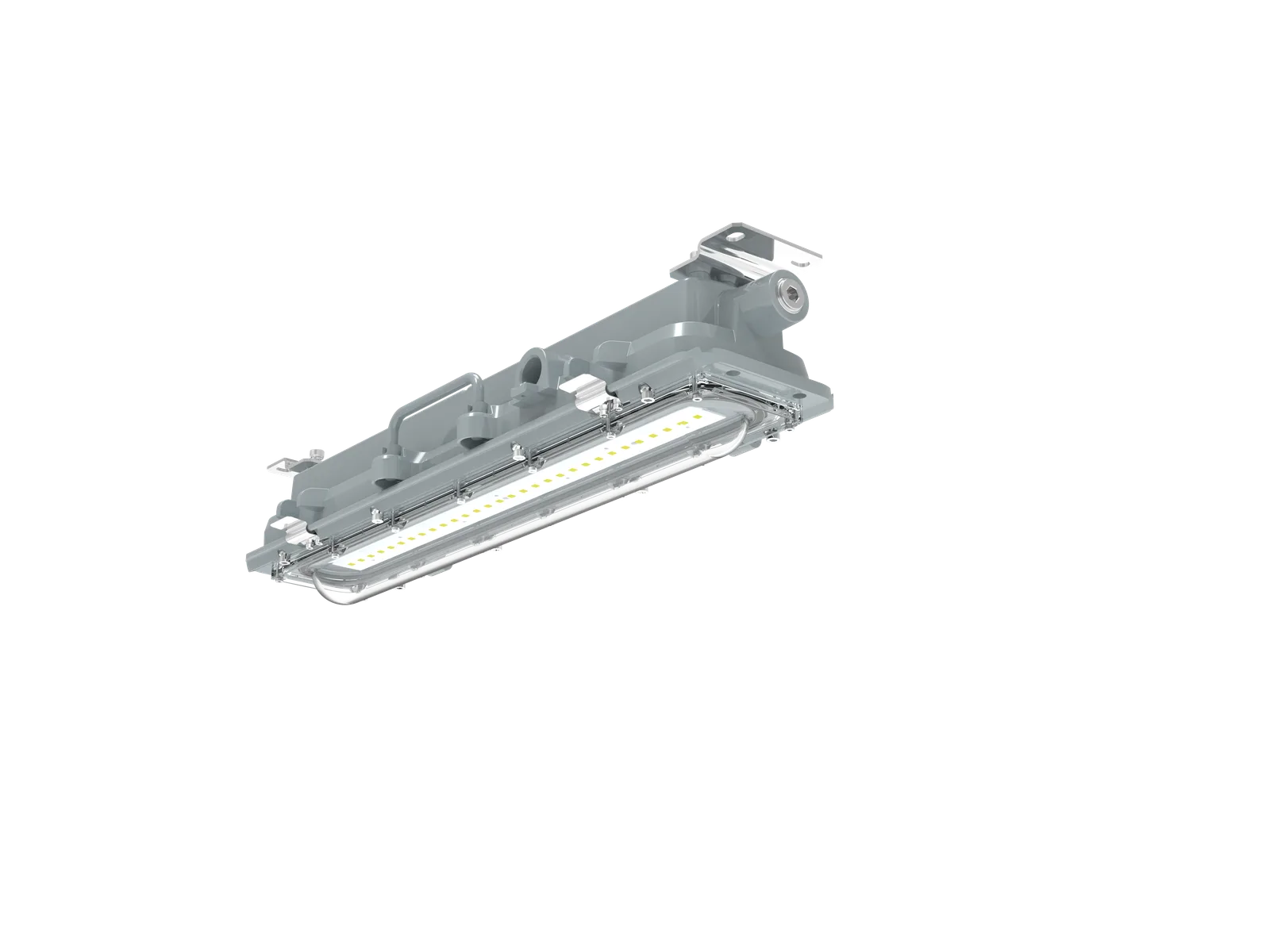

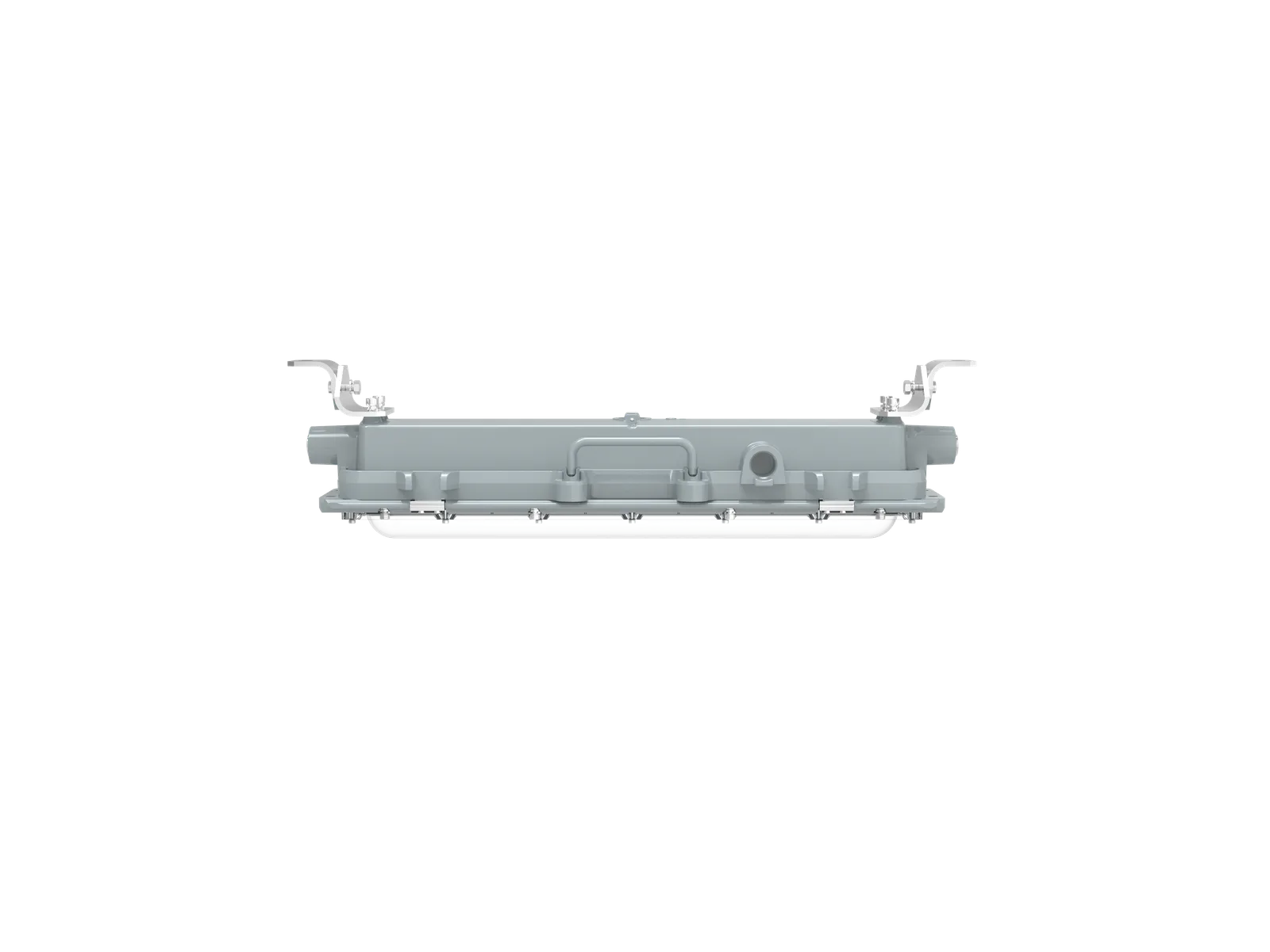

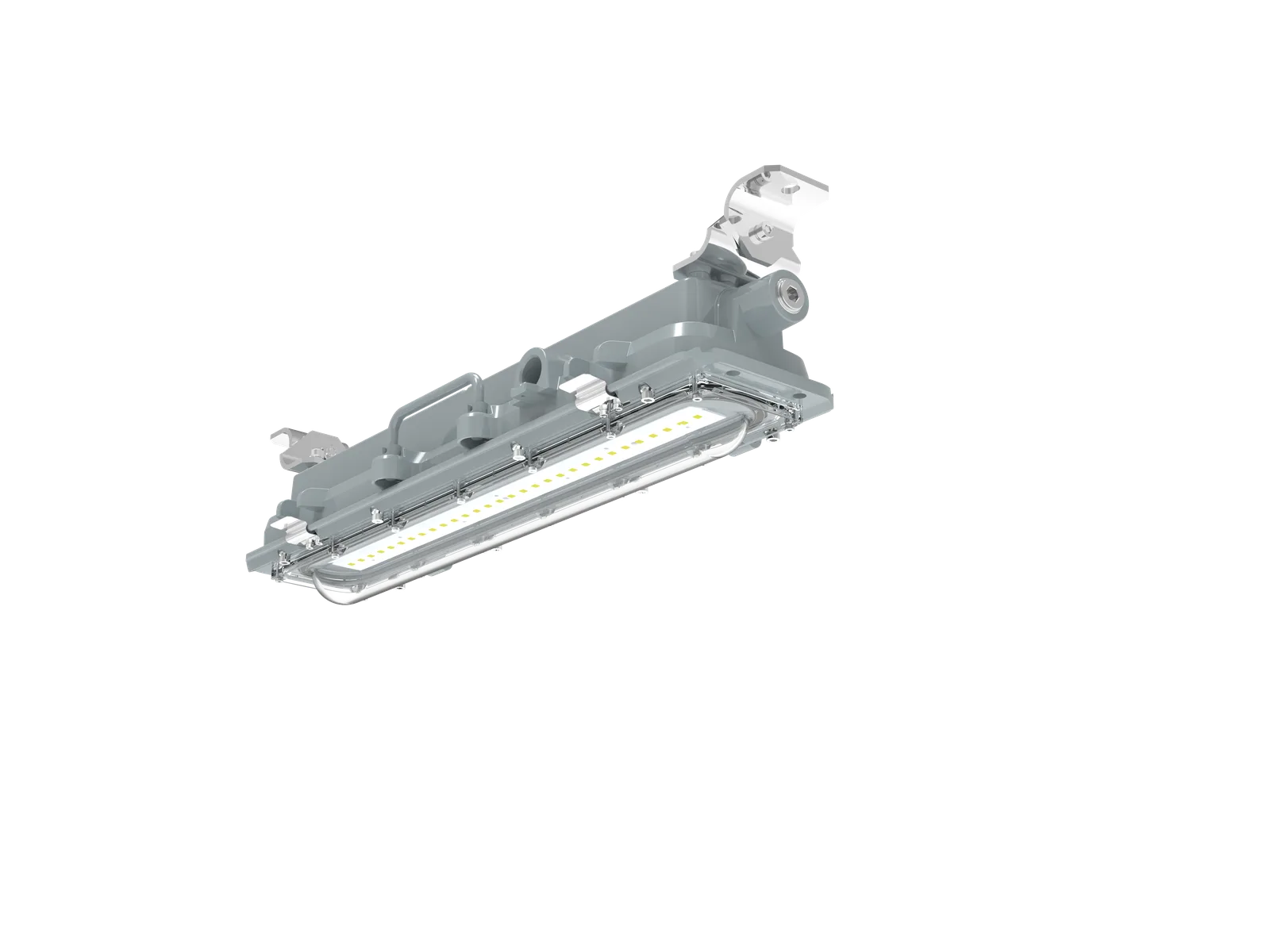

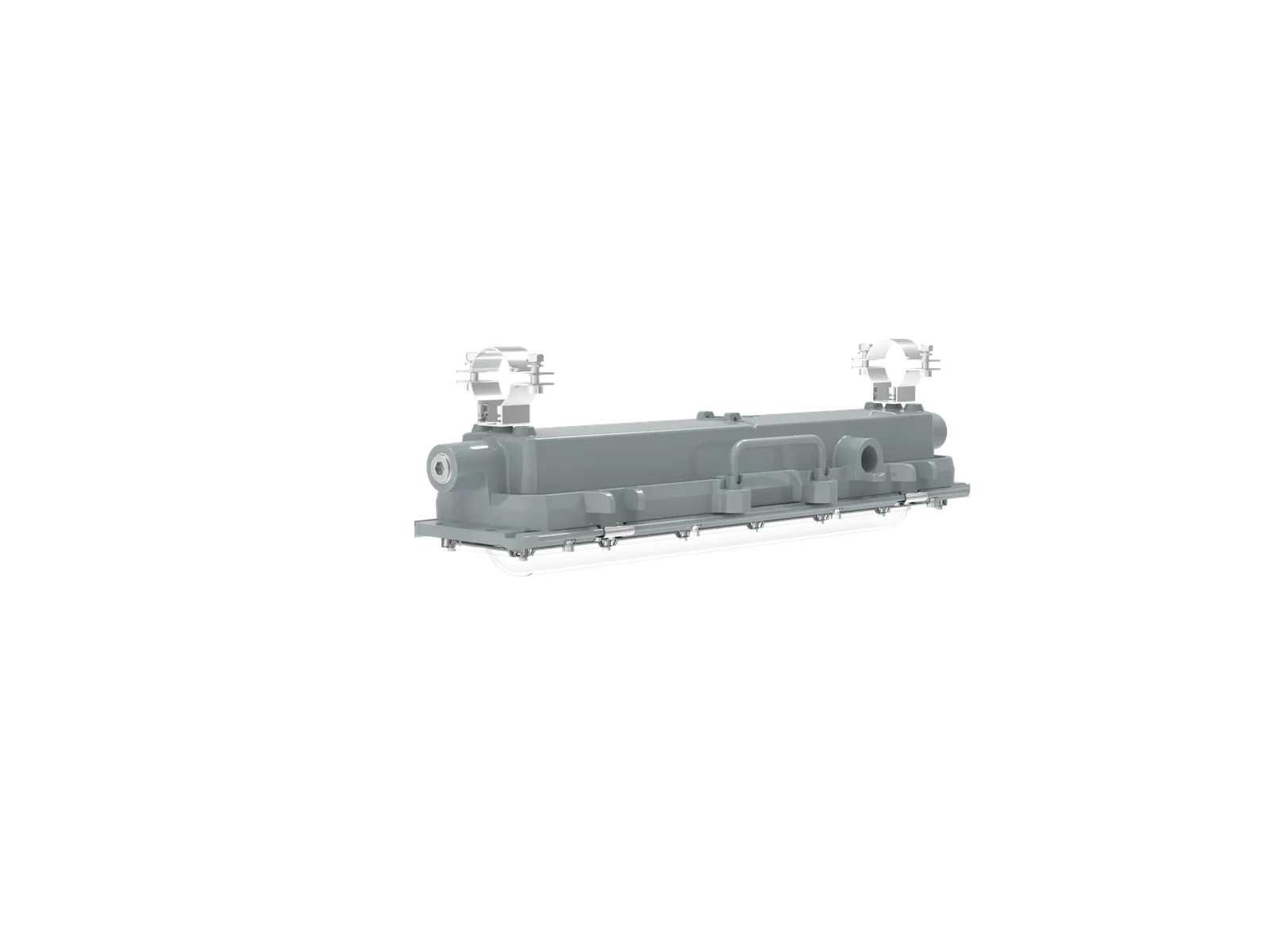

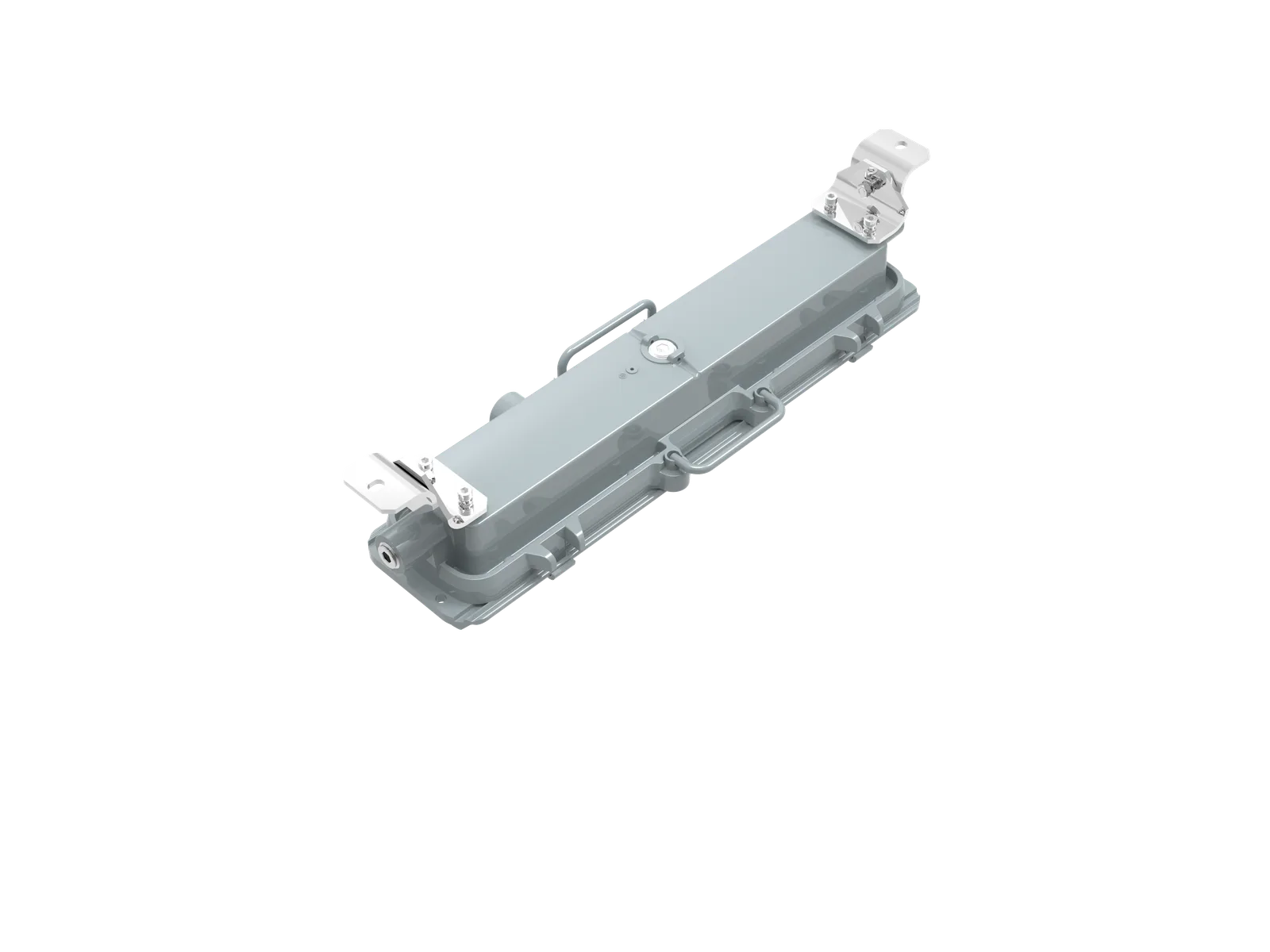

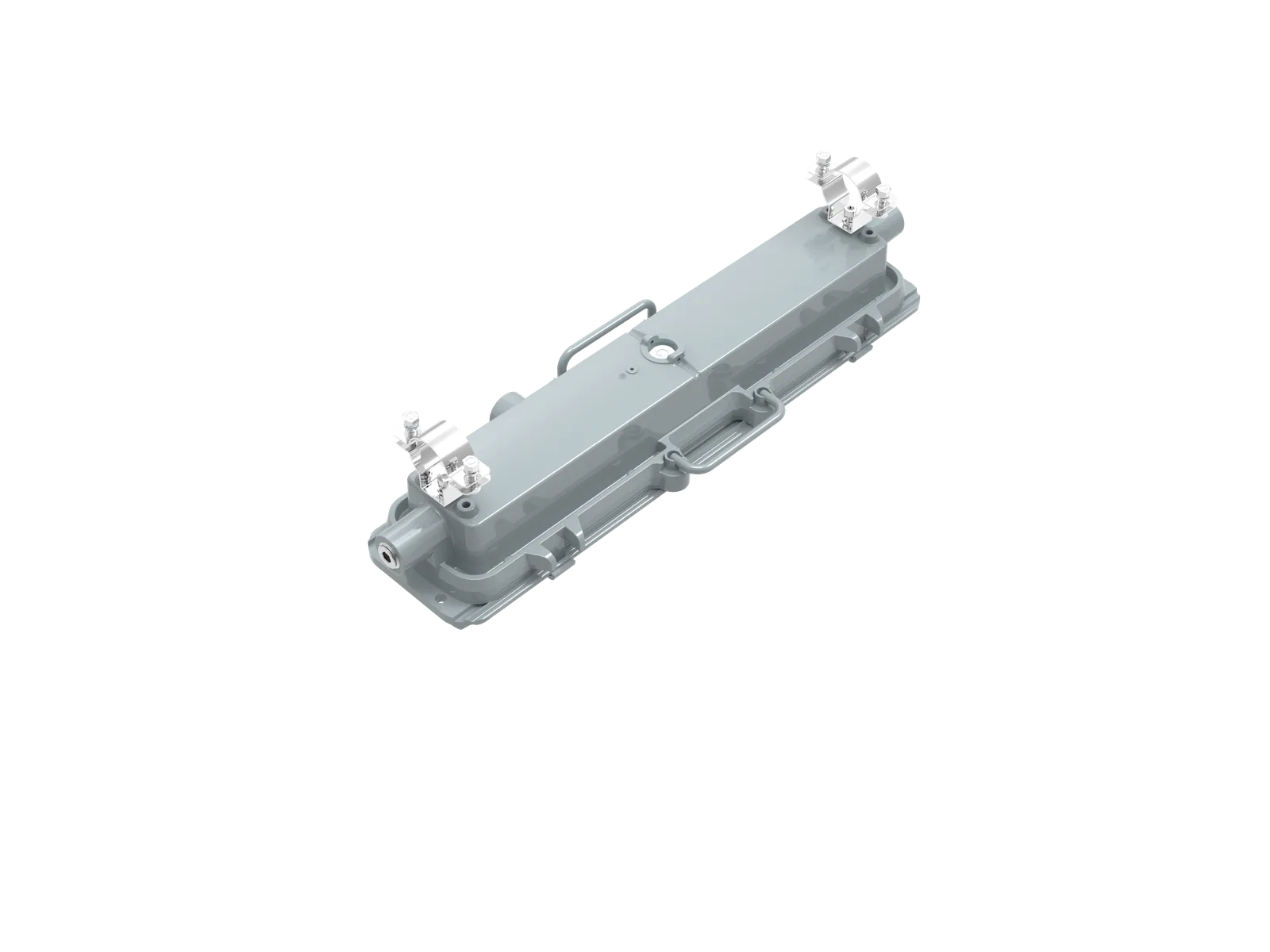

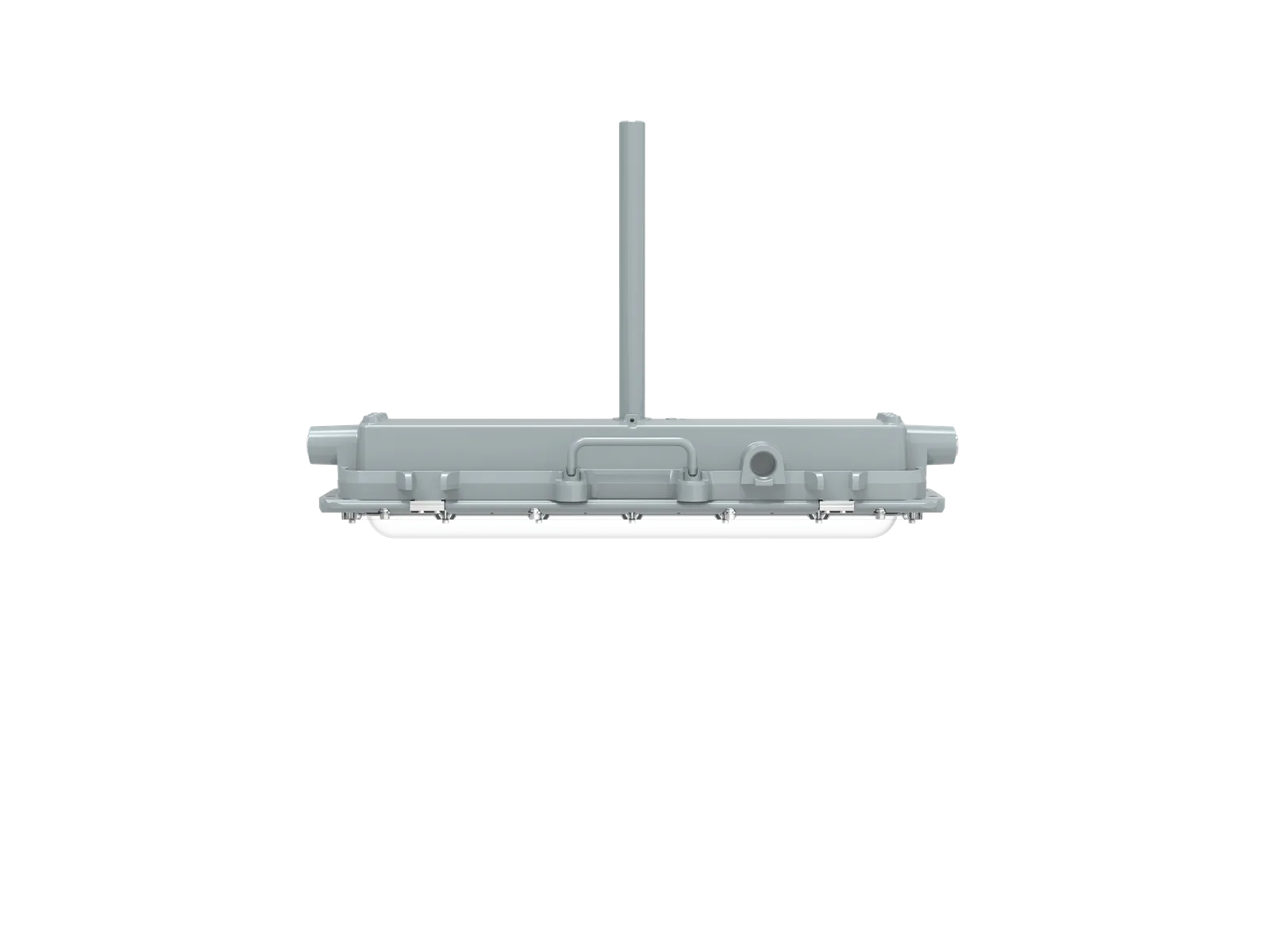

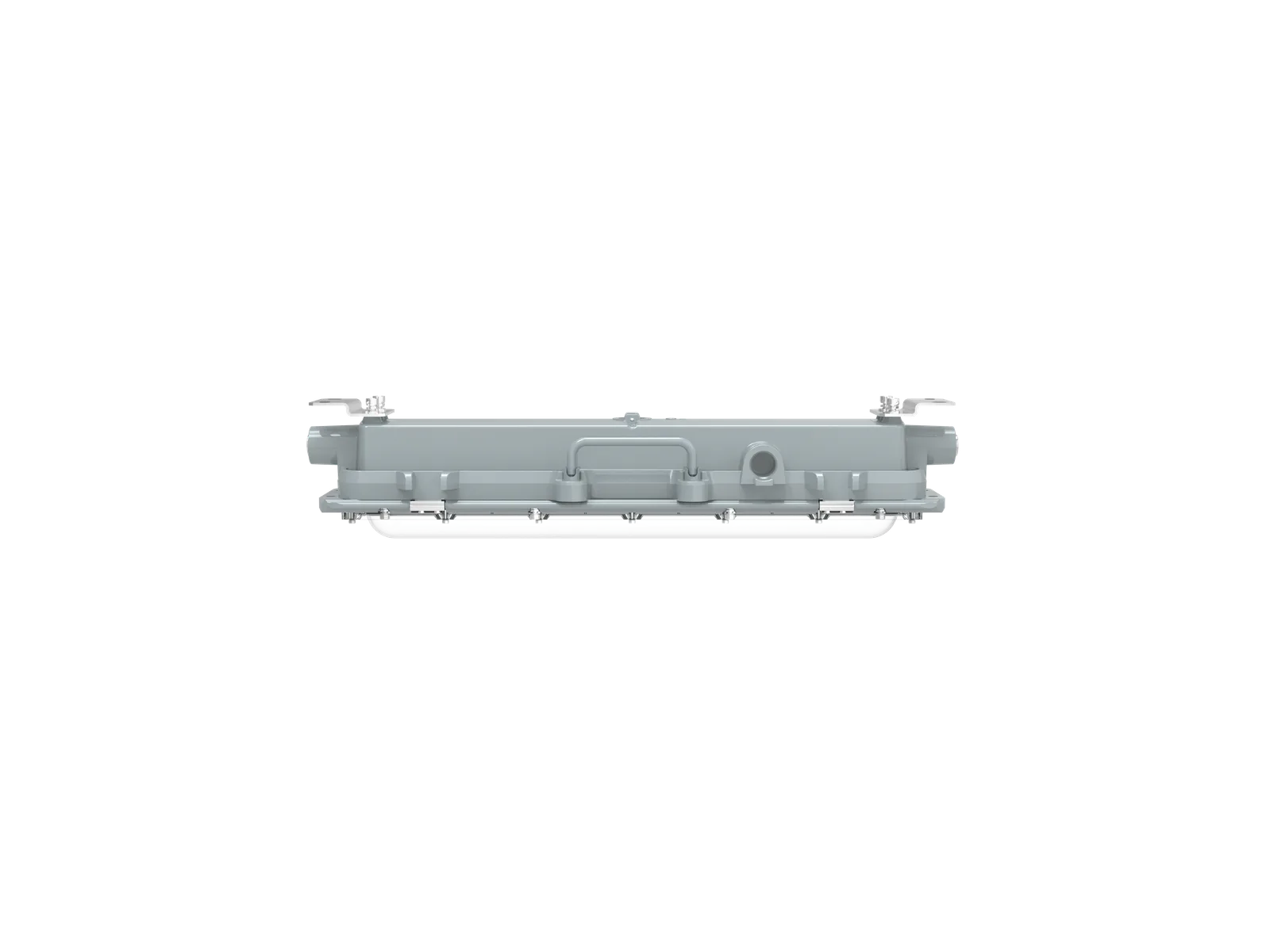

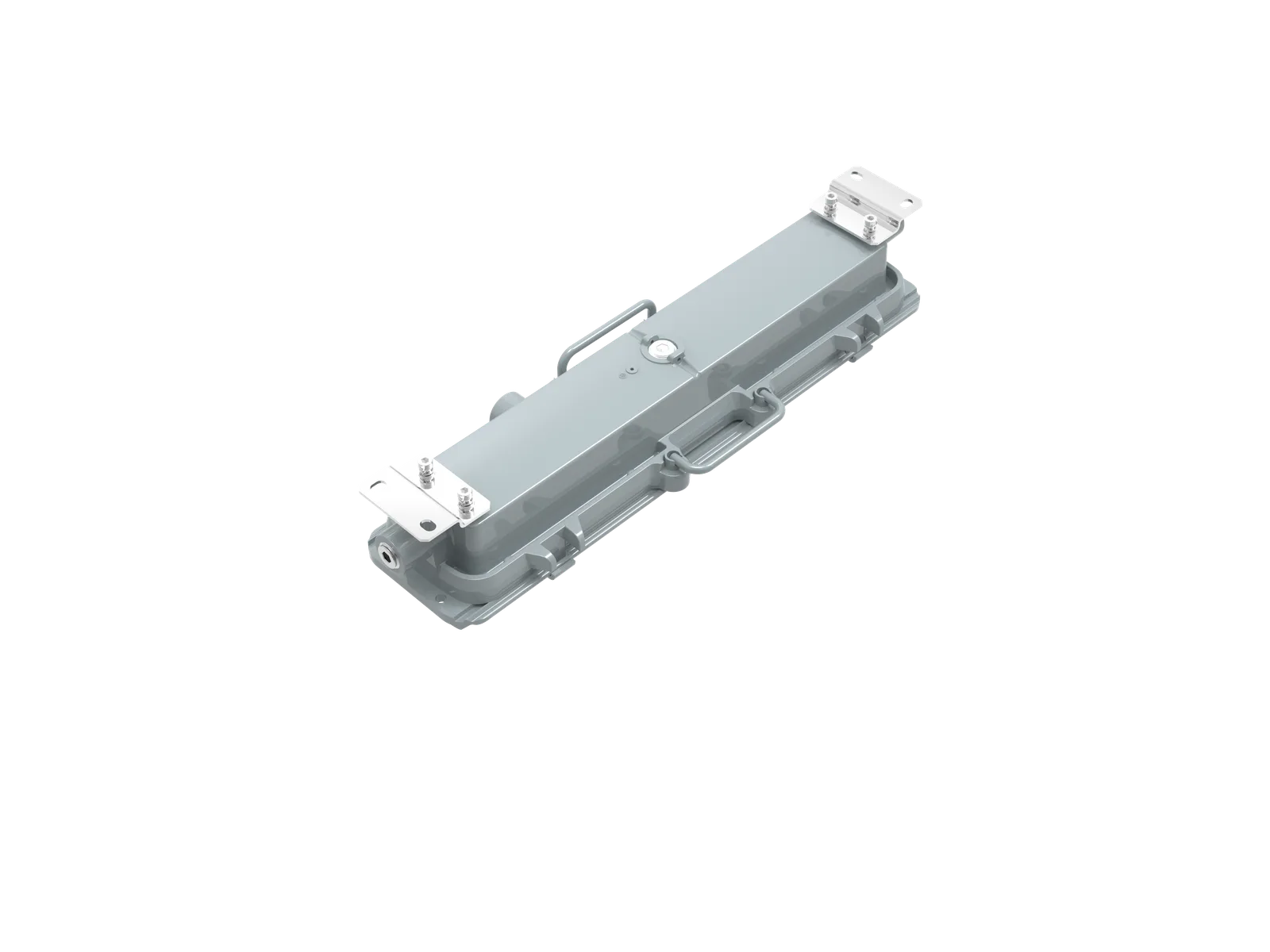

Montage	Plafond, mur, poteau, crochet, suspendu, potence, tourillon
Diffuseur / lentille	Polycarbonate ou verre
Angle de faisceau	30°, 45°, 60°, 90°, 120°, T2, T3, T4, T5

Homologations et environnement
Résistance aux chocs	IK10 avec polycarbonate · IK07 avec verre · IK10 verre avec grille
Température ambiante	−40 °C à +65 °C

Voir la fiche technique

Zone Classe I, Division 2, photographie de site
